【2026.1】後處理全面升級：從複材分析到互動式報告的效率革命

HyperMesh Post：Abaqus 複材層級結果的精準篩選

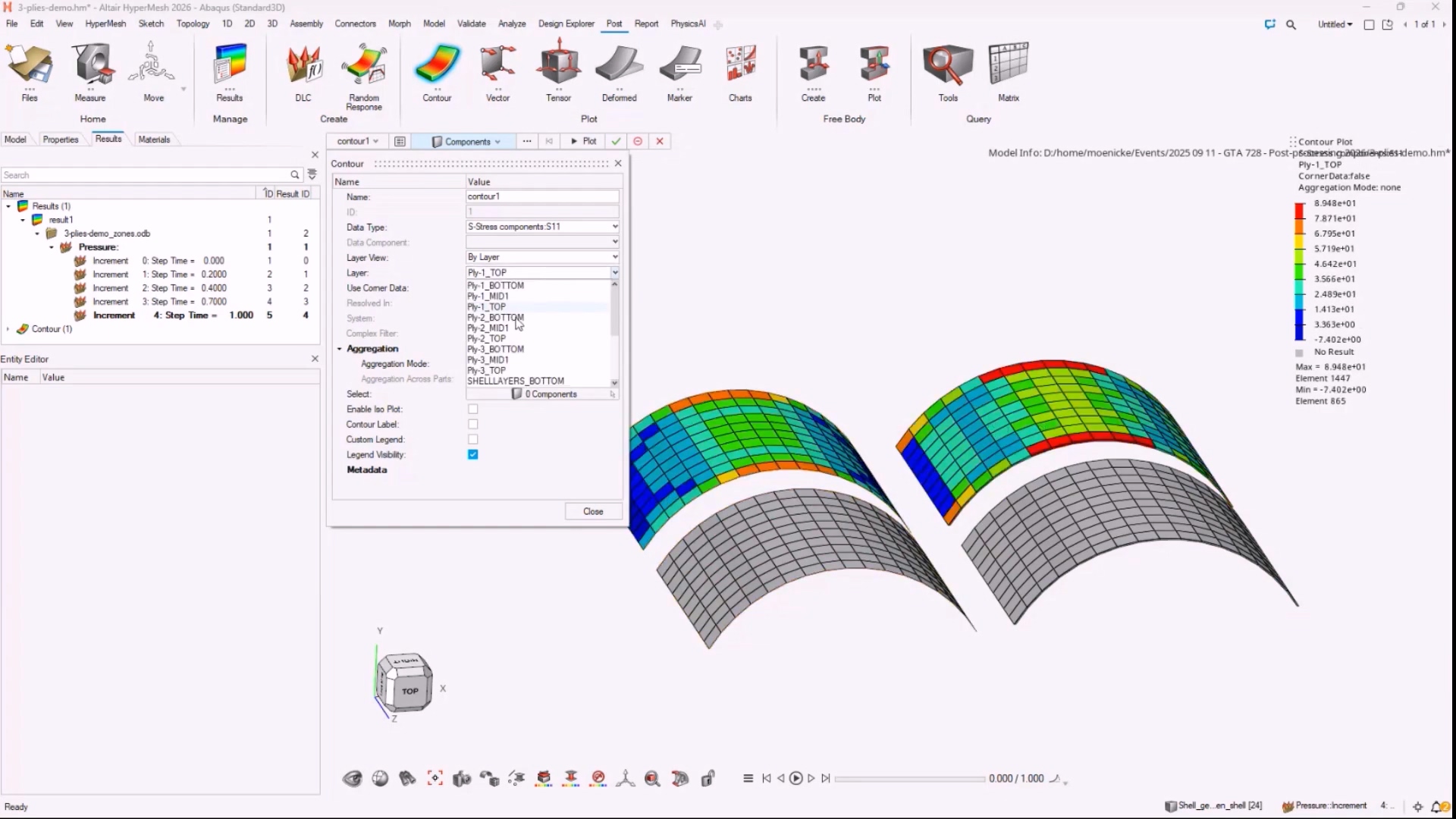

圖　HyperWorks 2026 Abaqus 複材層級後處理功能展示

    HyperWorks 2026 在 HyperMesh Post 中新增了 Abaqus 複合材料的 Ply-based 後處理功能，複材結果的 section point to ply / layer mapping，可更有效地依層級檢視。使用者可直接在 Contour 視窗的疊層視覺控制選擇 By Layer，並透過下拉選單快速切換至特定層數或層級名稱。系統會自動識別每層的材料方向、厚度與堆疊順序，無需手動解析 INP 檔案。

    更進一步，工具支援「單層」或「整體層級」的結果顯示模式切換。工程師可選擇檢視單一層的應力雲圖，或疊加所有層級的最大值分佈。這項功能在失效分析中特別實用：當需要找出最危險的層級時，可快速定位至應力峰值所在的 Ply，並檢視該層的纖維方向與基材性質。

    此外，Results Browser 也同步支援層級篩選。當使用者在 Contour Plot 中選擇特定結果類型（如 S11、S22）時，可直接指定要顯示的層級範圍，例如「僅顯示第 3 層」或「顯示所有層的上表面結果」。這種結構化的篩選邏輯，將原本需要數十次點擊的操作壓縮至 3 步以內。

• 自動解析複材層級結構，支援按層數或層級名稱快速跳轉

• Results Browser 提供「單層 / 整體層級」顯示模式切換，可疊加最大值分佈

• 支援上 / 下表面、中性面的結果提取，無需手動計算層級位置

• 與 Matrix Browser 整合，可直接從材料定義跳轉至對應層級的結果

HyperView 與 HyperGraph：隨機響應分析與圖表管理的效率躍升

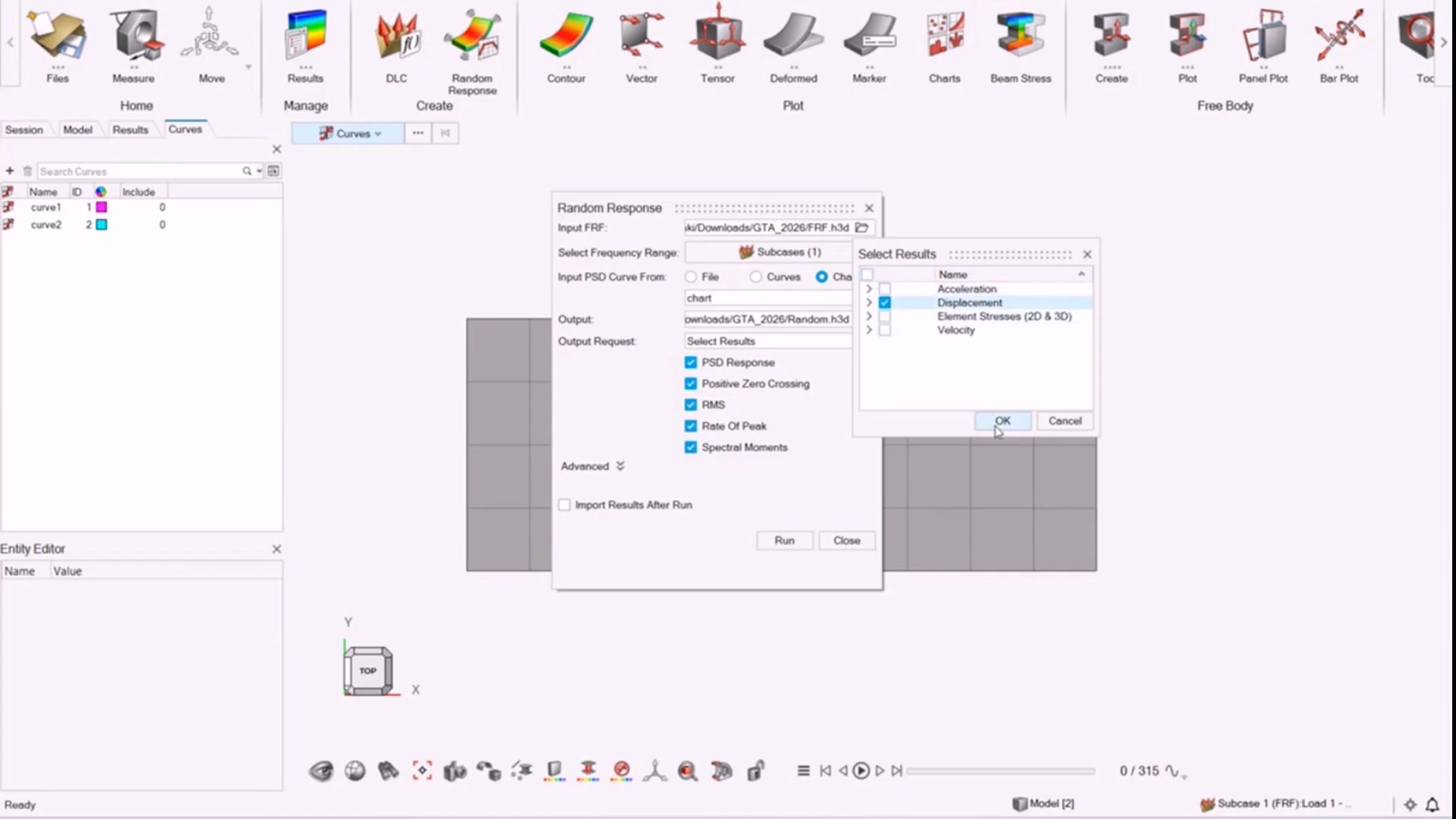

圖　HyperWorks 2026 隨機響應分析整合示意

    HyperWorks 2026 將隨機響應分析工具整合至 HyperView 與 HyperMesh 的多個求解器介面中，包括 Nastran、Abaqus、ANSYS。使用者可直接匯入 H3D、ODB、RST 等格式的 FRF 結果檔案，系統會自動解析所有可用的子工況（Subcase）並以名稱與 ID 雙重排序，方便快速定位。

    PSD 輸入支援從 CSV 檔案或 Curve、Charts 直接載入曲線。當使用者選擇 PSD 曲線後，工具會自動執行隨機響應計算，並將結果產生為 Derived Results 即時更新至目前視窗，使用者可直接進行雲圖分析而無需額外的轉檔手動匯入。整個流程無需切換軟體，且計算完成後可立即產生 Contour Plot 或 Chart，大幅縮短從 FRF 到最終報告的時間。

    Chart Manager 的更新同樣顯著。新版支援「批次建立圖表」功能：當使用者選擇多個節點或元素時，可一鍵產生對應的位移或應力曲線，系統會自動分配 X 軸（如時間步或頻率）與 Y 軸（如位移量）。此外，圖表的 Legend 與座標軸標籤會根據結果類型自動命名，減少手動編輯的需求。

    性能方面，Chart Manager 在處理大量曲線時的響應速度提升約 30%。當報告中包含數十個圖表時，切換頁面或調整圖表設定的延遲明顯降低。Idle Mode 下的右鍵選單也新增了「從選取實體建立圖表」選項，讓工程師能在檢視結果的同時，快速產生對應的曲線圖。

• 隨機響應分析支援 Nastran、Abaqus、ANSYS 三大求解器，可直接匯入 H3D、ODB、RST 格式

• 子工況選擇介面提供名稱與 ID 雙重排序，並支援多選與篩選

• PSD 輸入可從 CSV、既有 Curve 或 Charts 載入，計算結果自動匯入 Results Browser

• Chart Manager 支援批次建立圖表，自動分配座標軸與 Legend 標籤

• 大量圖表的切換與編輯性能提升約 30%，Idle Mode 支援右鍵快速建圖

互動式報告革命：輕量化 GLB 與雙向同步的 HTML Dashboard

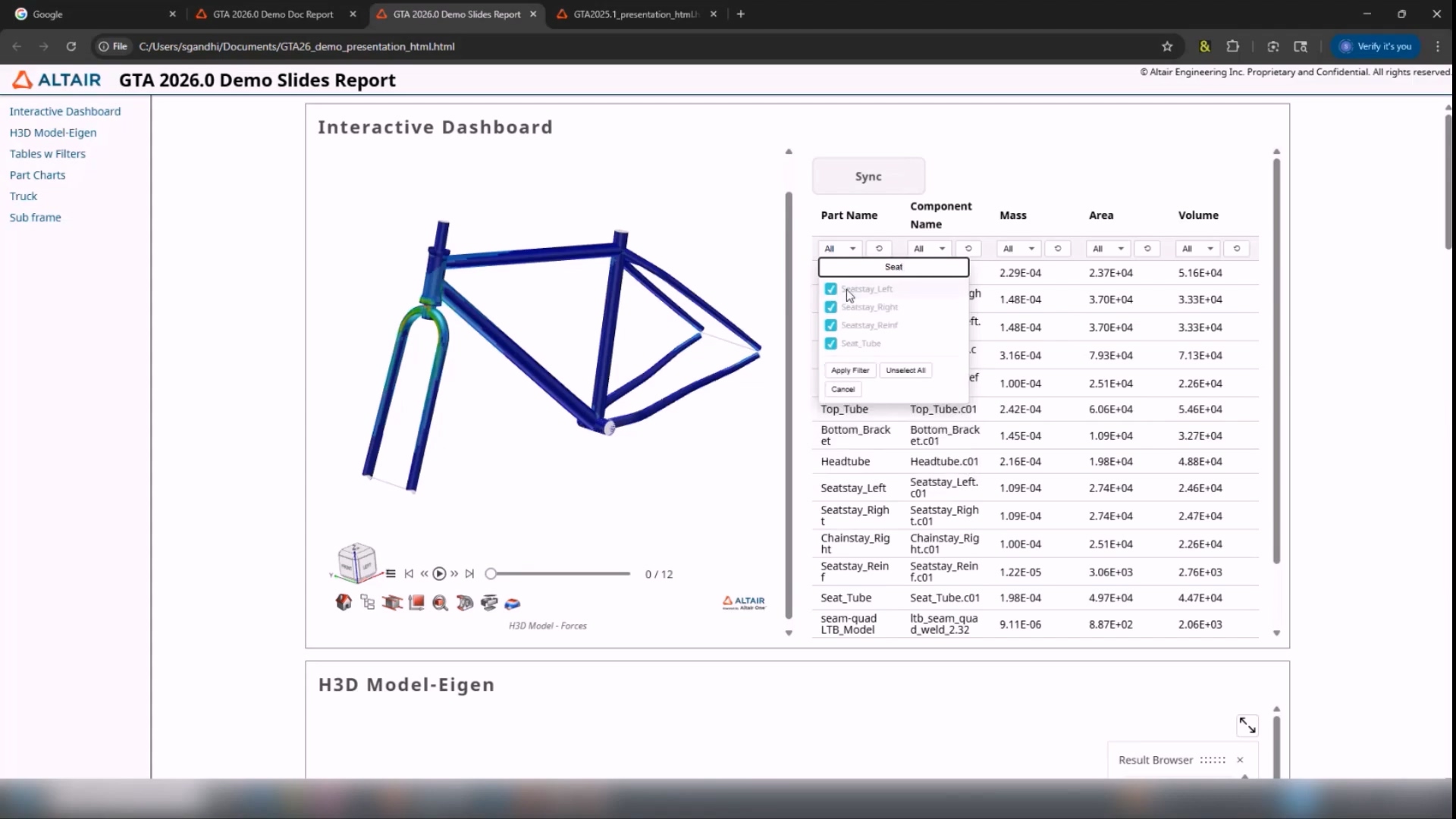

圖　HTML Dashboard 雙向同步機制示意

    HyperWorks 2026 的報告功能聚焦於 GLB 格式的輕量化輸出與 HTML Dashboard 的互動性提升。GLB Export 新增了「時間步篩選」與「元件篩選」選項：使用者可指定僅輸出特定時間步的結果，或排除元素數量過少的零件。實測顯示，在一個包含 50 個時間步的大型模型中，若僅輸出 3 個關鍵時間步，GLB 檔案大小可從 180MB 壓縮至 85MB，且載入速度提升約 40%。

    HTML Dashboard 引入了「雙向同步」機制。報告中的 3D 模型、數據表格、圖表可建立關聯：當使用者在表格中勾選特定元件時，3D 模型會自動高亮顯示對應區域；反之，在 3D 模型中點選元件，表格也會自動捲動至對應列。這種互動性讓報告接收者能快速聚焦於關鍵區域，無需在數百個元件中盲目搜尋。

    報告版面也更加緊湊。每個圖表或 3D 視窗都新增了「最大化 / 最小化」按鈕，使用者可暫時收合不需要的內容，專注於當前分析項目。表格支援「Checkbox 篩選器」，可快速勾選多個條件進行組合篩選，例如「僅顯示應力大於 100 MPa 且位於特定零件的元素」。

    Python API 的強化讓自動化報告產生更加靈活。使用者可透過腳本指定要輸出的時間步範圍（如「前 3 步」或「最後 5 步」）、定義表格與 3D 模型的同步邏輯、甚至自訂圖表的配色與標註。這些 API 已整合至 Altair Community 的範例庫中，可直接下載使用。

• GLB Export 支援時間步與元件篩選，檔案大小可壓縮 50% 以上，載入速度提升約 40%

• HTML Dashboard 實現 3D 模型、表格、圖表的雙向同步，點選任一元素可自動高亮對應內容

• 報告版面新增最大化 / 最小化按鈕，表格支援 Checkbox 組合篩選器

• Python API 支援自動化報告產生，可指定時間步範圍、同步邏輯與圖表樣式

• 所有互動功能可在標準瀏覽器中運行，無需安裝額外軟體

Q&A：常見問題解答

Q1. Abaqus 複材結果的層級篩選，是否支援自訂層級命名規則？

    支援。HyperMesh Post 會自動讀取 Abaqus INP 檔案中的 Ply 名稱，若使用者在前處理階段已定義層級名稱（如 "0deg_layer" 或 "Core_foam"），這些名稱會直接顯示在 Model Browser 中。若未定義，系統會以 "Ply_1"、"Ply_2" 等預設名稱標示，使用者可在後處理階段手動重新命名。

Q2. 隨機響應分析的 PSD 輸入，能否直接從實驗量測數據匯入？

    可以。只要將實驗數據整理為 CSV 格式（第一欄為頻率，第二欄為 PSD 值），即可透過 Random Response 工具的 PSD Input 選項直接載入。此外，若數據已在 HyperGraph 中建立為曲線，也可從 Chart Manager 直接選取，無需重複匯入檔案。

Q3. HTML Dashboard 的雙向同步功能，是否支援多個 3D 模型同時關聯？

    支援。使用者可在同一份報告中放置多個 3D 視窗（例如變形前後的對比），並分別設定與不同表格或圖表的關聯邏輯。當點選表格中的某一列時，可指定僅高亮特定 3D 視窗中的對應元件，其他視窗保持不變。這種彈性設定透過 Python API 實現，可依專案需求客製化。

Q4. GLB 檔案壓縮後，結果精度是否會受影響？

    不會。時間步與元件篩選僅影響輸出的數據範圍，不會改變數值精度。例如，若僅輸出第 10、20、30 步的結果，這三個時間步的應力、位移等數值與原始 H3D 檔案完全一致。壓縮主要來自「減少輸出的數據量」，而非降低數值解析度。

Q5. Chart Manager 的批次建圖功能，能否自動套用公司內部的圖表範本？

    可以。HyperGraph 支援自訂圖表範本（Template），使用者可預先定義線條顏色、座標軸格式、Legend 位置等設定，並儲存為 .tpl 檔案。在 Chart Manager 中建立圖表時，可指定套用特定範本，所有新建圖表會自動繼承該範本的樣式設定，確保報告風格一致。
