ECE R66-01 大客車翻覆分析
Apr.09,2024

【 法規依據 】

.......依據交通部『五十五、大客車車身結構強度規範』、『歐盟ECE R66-01』。



【 簡介 】

.......歐盟『ECE R66-01』是一個大客車翻滾測試的法規,用以確保在翻滾過程中車體結構強度足以保護乘員。瑞其科技於2008年依據『ISO17025』實驗室標準,取得『交通部55法規CAE檢測』資格( 55法規為交通部參考ECE R66-01之法規 ),利用CAE分析報告取代實車的翻滾測試,可為客戶省下大量的測試費用及測試車的成本。


【 流程 】

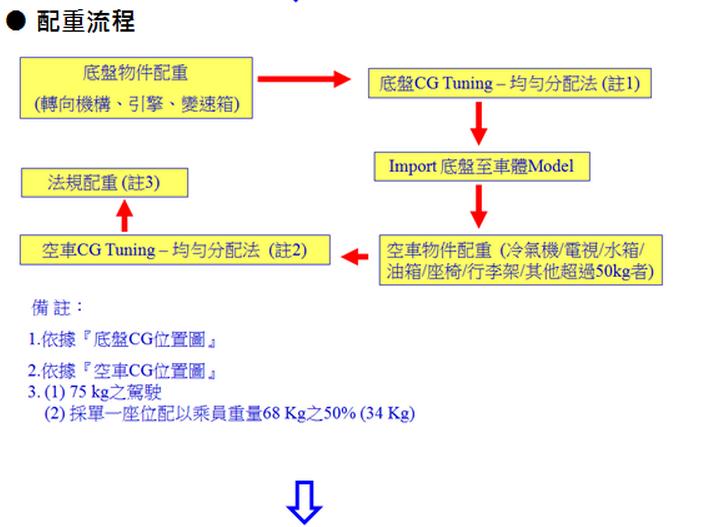

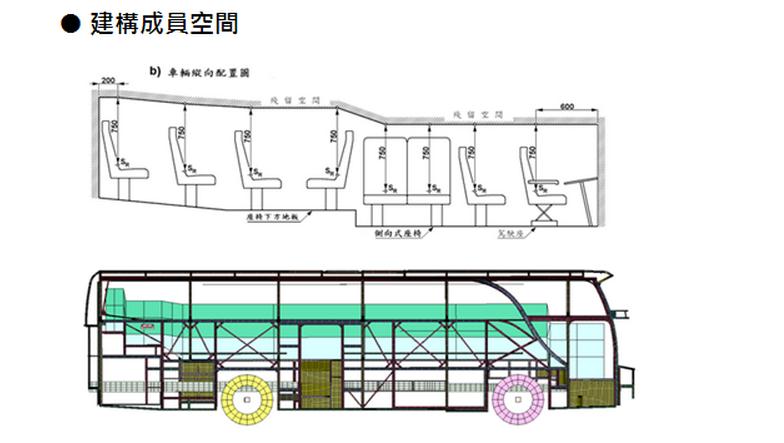

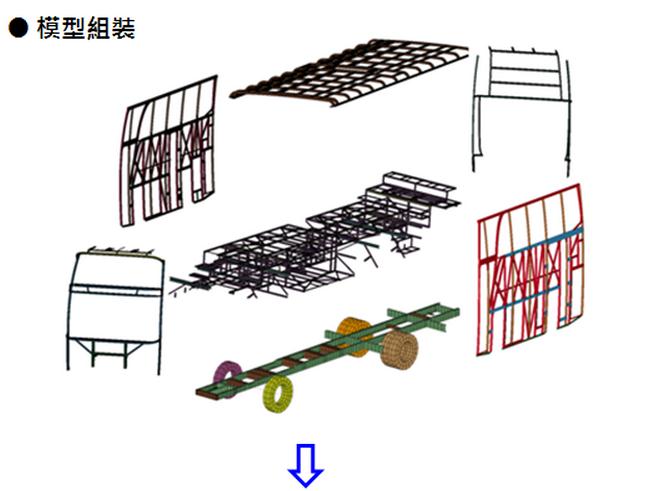

Step 1:建構大客車CAE模型與成員生存空間

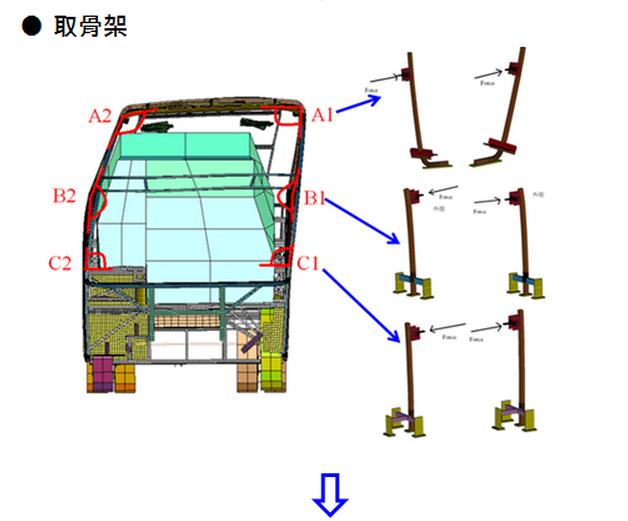

Step 2:驗證CAE模型- Joint Test(骨架接合測試與分析比對)

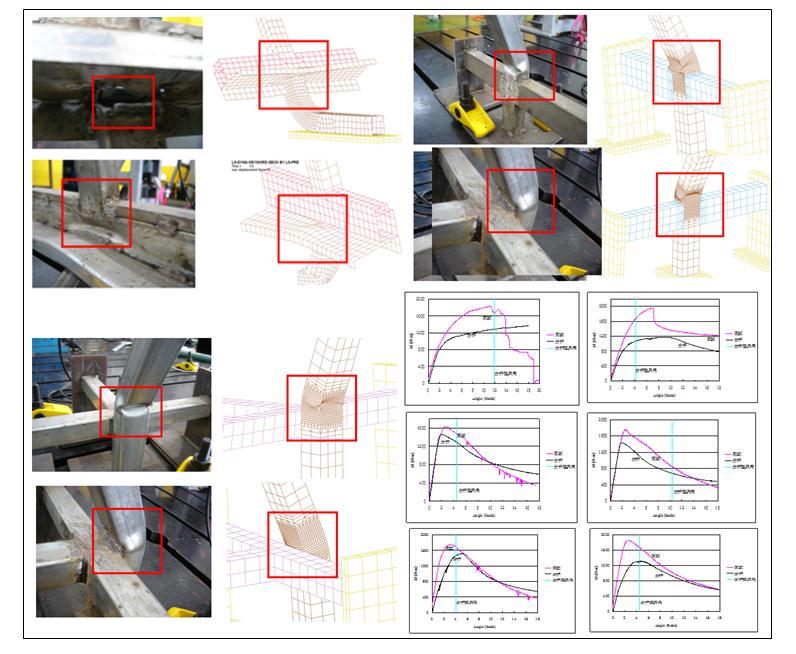

.......為了確保CAE分析的準確度及可靠度,法規中要求CAE實驗室需要進行Joint的測試與CAE分析比對,藉由比對兩者的擠壓的剛性F-D曲線,確保CAE模型的剛性相較實車更為保守。




Step 3:整車翻覆分析及結果判讀

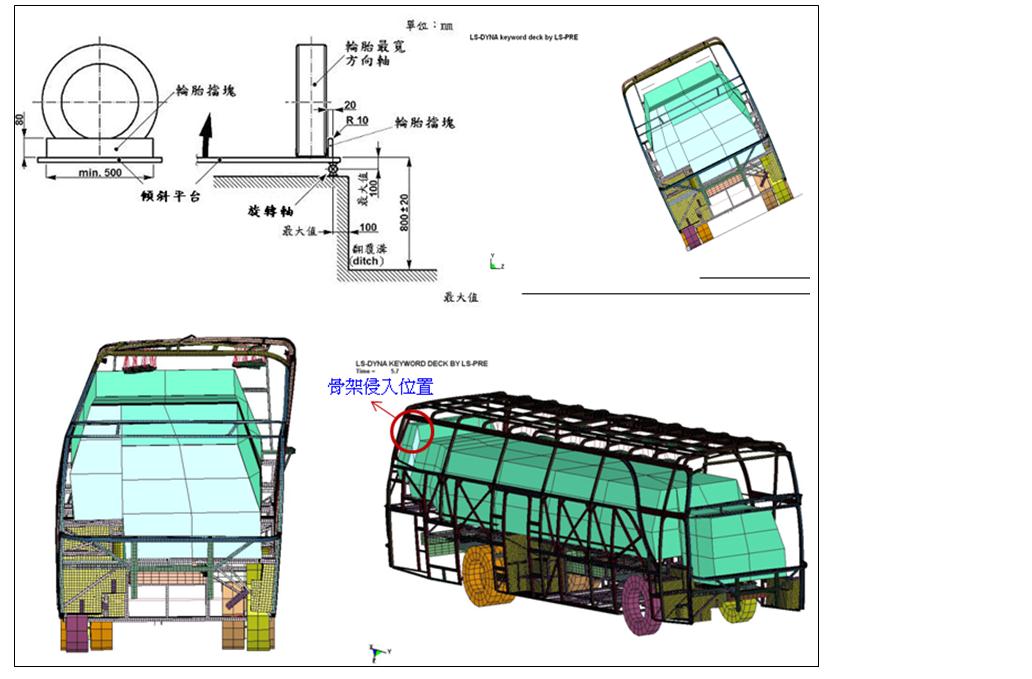

.......以分析軟體Radioss進行整車翻覆撞擊分析,觀察整車翻覆後車體的變形,確認能量變化是否合理,並判讀車體骨架是否侵入乘員生存空間,進而判斷是否通過法規要求。



Step 4:設計變更及輕量化設計

.......若原設計之車體強度無法通過法規要求則需進行設計變更,我們可藉由HyperStudy進行車體骨架最佳化分析,有效地找出車架中需要補強的桿件,在滿足法規要求的同時完成輕量化設計。



【 軟體介紹 】

.......HyperWorks提供全方位的解決方案,包括有限元素建模、線性和非線性分析、參數及拓樸最佳化、CFD、多體動力學模擬、電磁相容性、視覺化和資料管理解決方案。
.......HyperWorks 產品線包含:HyperMesh、OptiStruct、Inspire、SimSolid、HyperStudy、SimLab、MotionSolve、RADIOSS、FEKO、AcuSolve、Activate、Embed…等模擬軟體。




瑞其科技是"CAE與AI大數據的專家",我們完成了許多成功的案例實績
▶ 現在就聯絡我們,取得更多資訊。
