【 背 景 】
包裝材料的目的在於保護商品，防止商品受到碰撞、擠壓、振動等的影響，以確保商品在運輸、存儲和銷售過程中保持完好無損， 因此需執行包材的落摔模擬，透過CAE模擬檢視包材的設計是否能保護商品。
近年來環保減塑的意識抬頭，以環保的材料取代過往常用的包材設計，更需要CAE的模擬來預測結果並回饋設計。本案客戶希望藉由CAE模擬來預測包材設計的緩衝保護能力，進而期望以最佳化設計找到更好的設計方案。
【 成 果 】
-
使用Radioss模擬包材從不同高度、不同角度落地時的情況，提早預測包材緩衝效能，確保產品在撞擊力道下不受損。
-
以ELSM等效靜態載荷法，透過Radioss與OptiStruct的聯合模擬，進行包材落摔之拓樸最佳化分析，提供客戶更佳的設計方案。
-
在滿足落下衝擊要求下進行最佳化分析，最終設計相較於原始設計可減少約5~10%的包材體積。

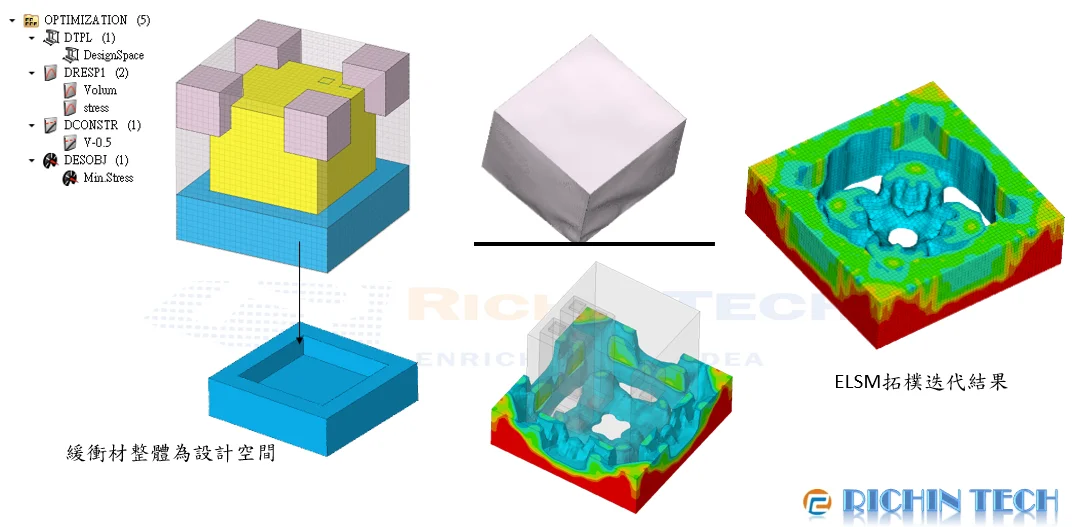

包材落摔CAE分析與拓樸最佳化設計
【 技術特點 】
-
Radioss超過數十種的材料本構模型，包含低密度泡沫材、蜂窩材料、超彈性材料等，使用適合的材料模型可模擬PU、EPP、EPS、瓦楞紙、橡膠等包裝材料。
-

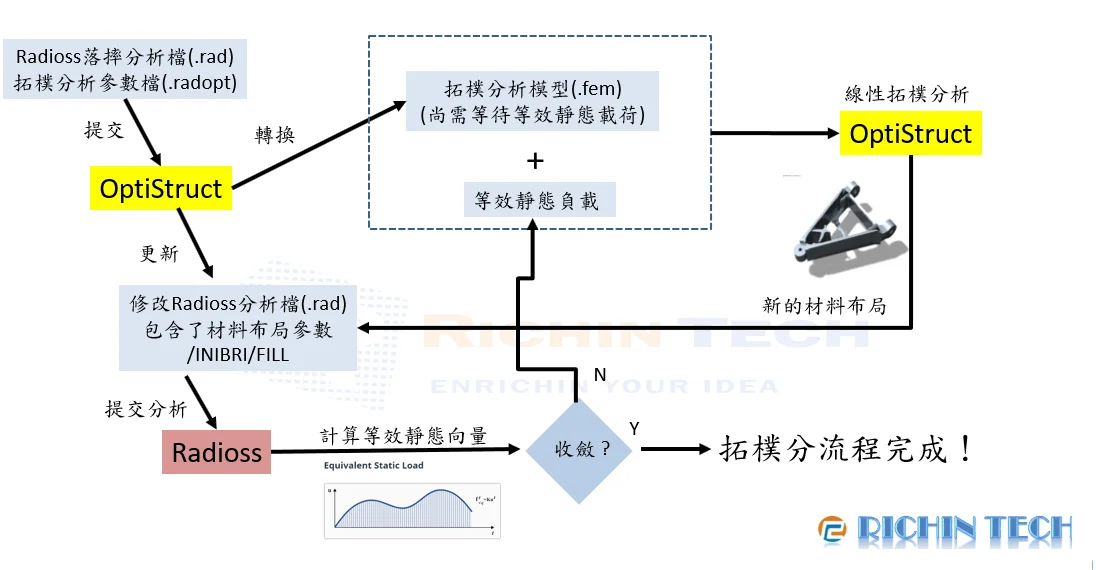

以Radioss獨有的RADOPT優化功能，將落摔的動態過程透過ELSM等效靜態載荷法，轉換至OptiStruct進行拓樸最佳化，而此種用於動態載荷作用下的最佳化分析為自動化流程，動態計算的等效力轉換至靜態加載與拓樸優化，整個優化疊代循環過程由Radioss與OptiStruct自動執行。
衝擊問題的最佳化分析- ELSM等效靜態負載法
