通過Altair ® EDEM™
對重錘破碎過程進行模擬,用於指導重錘破碎機的設計
![](/upload/work_more/thumb_d4dbf945f613d5eb23975bd8147767d0.png)
【 行 業 】
重工機械
【挑 戰】

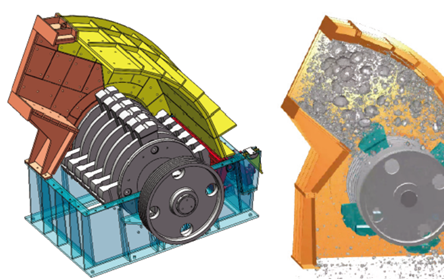

重錘式破碎機主要上箱體、下箱體、鎚頭、轉子、帶輪、調節結構等部分組成,電動機帶動轉子在破碎腔內高速旋轉。物料自上部給料口給入機內,受高速運動的錘子的打擊、衝擊、剪切、研磨作用而粉碎。重錘式破碎機機的設計過程重,需要對鎚頭的磨損,物料的最大吞吐量(處理量),以及設備的破碎效果等問題進行分析研究,這些指標是重錘式破碎機機結構主要的設計依據。
【解決方案】
- 採用EDEM 進行模擬模擬,分析破碎過程,洞悉破碎效果、鎚頭磨損等問題,指導重破碎機前期設計。
- 借助於EDEM 和MotionSolve 聯合放著技術對重錘破碎機的作業過程進行分析,通過MotionSolve 提供重錘破碎機的運動條件,基於經典的Tavares 破碎模型結合EDEM 軟件API 接口實現Tavares 模型相關參數設置,評估鎚頭的磨損,物料的處理量、以及破碎的效果。
- 通過EDEM 耦合MotionSolve 可以非常方便地實現重錘破結構連接和運動模擬定義,基於Tavares 破碎模型很好地實現了顆粒破碎的模擬,採用EDEM 的Analyst 工具非常方便地統計了破碎後粒徑分佈,進而對出料粒徑分佈進行分析,以及重錘破破碎效果進行評價,為提高破碎機破碎效率提供數據支撐。
- 通過對分析破碎機處理量,評價設備處理量能否滿足要求,易損件磨損分析,堆磨損位置大的結構進行改進或加強。
【優 點】
- 基於試驗校準模型,準確預測破碎效果
- 降低磨損,提升經濟效益
