【2026.1】Connectors 全面升級：從自動化連接到 Fastener 的完整技術解析

Auto Attachment 與連接邏輯：一鍵完成定義

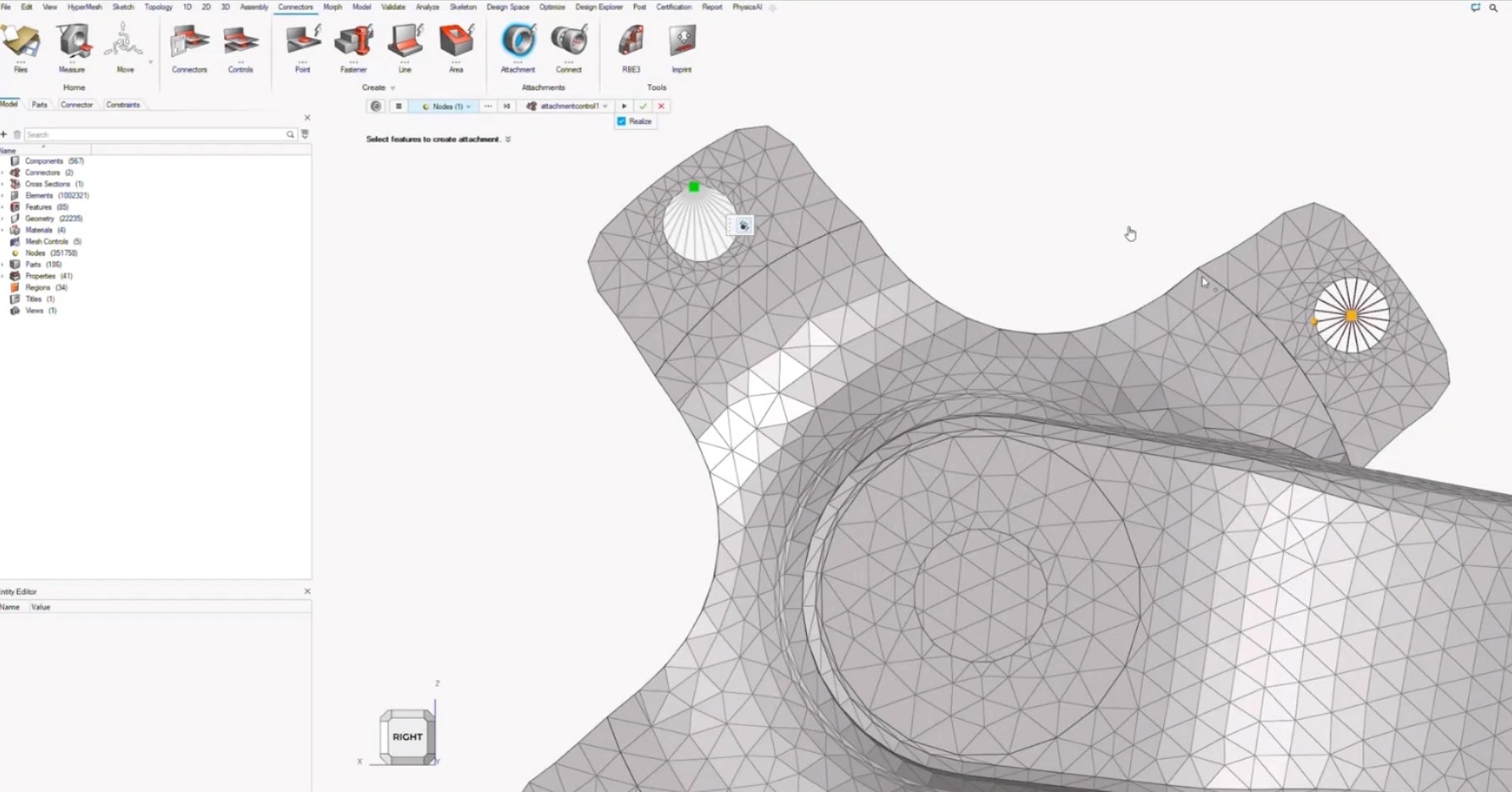

圖　Auto Attachment 功能操作示意

    在 2025.1 及之前版本中，工程師若要進行 Auto Attachment 或 Auto Connect，需要進入 Guide Bar 的 hamburger menu，逐一選擇選項，過程繁瑣且不直觀。HyperWorks 2026 將這些功能整合至工具列，只需一鍵即可完成 attachment 定義，大幅減少操作步驟。

    更重要的是，2026 版本移除了過去對於 2D 或 3D 幾何孔洞的依賴限制。過去若零件沒有預先定義的孔洞，連接器無法自動建立。如今可在任意平面位置點擊，系統會自動識別 attachment 位置，無需預先定義幾何特徵。這項改進對於處理簡化幾何或早期設計階段的模型特別有用。

    此外，2026 版本新增了「連接器鎖定」（Lock Connector）功能。工程師可以右鍵點擊連接器並選擇鎖定，被鎖定的連接器會以綠色鎖頭圖示標示，避免被誤刪或 Unrealize。這項功能特別適合團隊協作場景，確保關鍵連接器不會被動到。

• Auto Attachment 功能拉高層級至工具列，一鍵完成 attachment 定義

• 不需依賴 2D/3D 幾何孔洞，支援任意平面位置 attachment

• 新增連接器鎖定功能，防止誤刪或誤操作

• 提供色盲友善的視覺標示選項，提升可用性

Fastener Realize 全面升級：Pattern 6 對鎖螺栓與 NASTRAN 完整支援

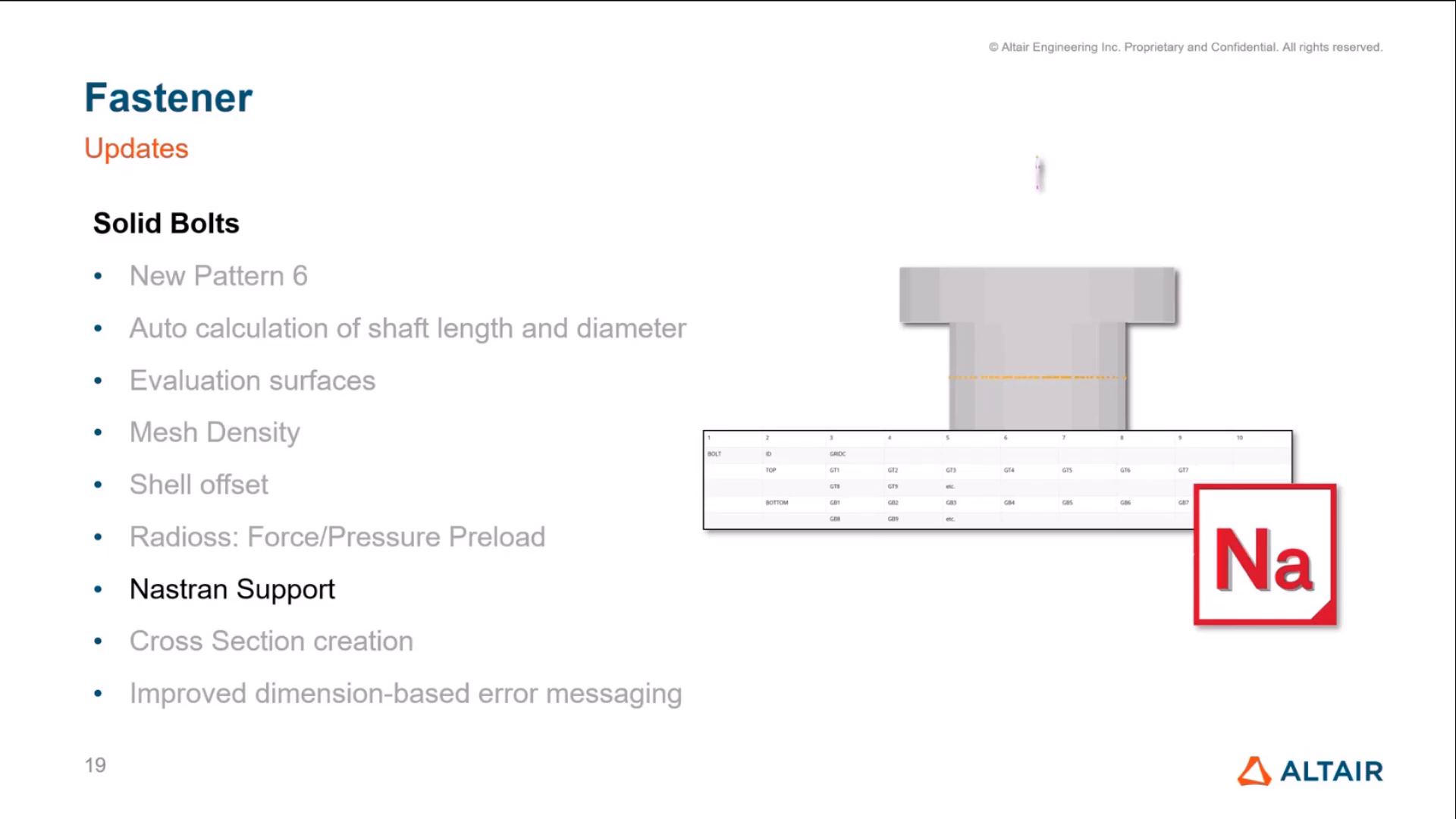

圖　Fastener Pattern 6 與 NASTRAN 支援示意

    HyperWorks 2026 新增 Pattern 6 對鎖螺栓（Double-Sided Bolt），支援更複雜的螺栓連接邏輯。過去僅支援五種 Pattern，現在工程師可以根據實際需求選擇最適合的 realize 方式。

    在網格控制方面，2026 版本新增了 Mesh Density 選項，讓工程師可以精確控制螺栓周圍的網格數量。此外，針對 Solid Fastener，系統現在支援「分層細分」（Layer Subdivision）功能，工程師可以指定前幾層元素進行細分，以提升局部應力計算精度。

    NASTRAN 求解器支援是本次更新的重點。過去 NASTRAN 的預緊力定義需要手動建立 Pretension Plane 並與螺栓關鍵字連接，過程複雜且容易出錯。HyperWorks 2026 自動處理這些定義，包括接觸對（Contact）與預緊力設定，工程師只需在 Connector Control 中選擇預緊力類型（Force 或 Pressure），系統會自動產生對應的 NASTRAN 卡片。

    此外，2026 版本新增了「Cross-Section 調整」功能，允許工程師根據螺栓長度自動調整截面位置，確保模型幾何的合理性。系統也強化了錯誤檢查機制，當連接器定義不合理時會即時發出警告，幫助工程師快速定位問題。

• 新增 Pattern 6 對鎖螺栓，支援更複雜連接邏輯

• 網格密度與分層細分選項，提升局部應力計算精度

• NASTRAN 求解器完整支援，自動處理預緊力與接觸定義

• Cross-Section 自動調整與強化錯誤檢查機制

• 支援螺栓頭、螺母、螺紋的體積補償選項

Seam Weld 與 RBE3 強化：從焊點到剛體連接的智慧化

圖　Seam Weld 熱影響區與 Tab/Slot 功能展示

    HyperWorks 2026 為 Line Realizations（包括 Contact、Hexa Contact、Beam Contact、Spring Contact）新增熱影響區（Heat Affected Zone, HAZ）支援。工程師可以在 Connector Control 中啟用 HAZ 選項，系統會自動在焊點周圍建立熱影響區元素，並組織至指定的 Component 中。這項功能對於需要考慮焊接熱效應的分析特別重要。

    Seam Quad realize 邏輯也進行了重大升級，現在支援 Tab/Slot（凸耳與槽孔）連接的智慧識別。過去當焊點位於槽孔區域時，系統可能無法正確識別 attachment 邏輯。

    在面對面 (Area) 的連結上，2026 版本新增「Auto Trim」選項，當標準偵測方式失敗時，系統會自動嘗試修剪策略，確保焊點能正確 realize。

    針對 Radioss 連接，2026 版本新增「Rigidlink Midnode」，會在 2D 元素中心建立連結節點，並自動定義相關的集合（Sets）與實體，工程師無需手動處理。

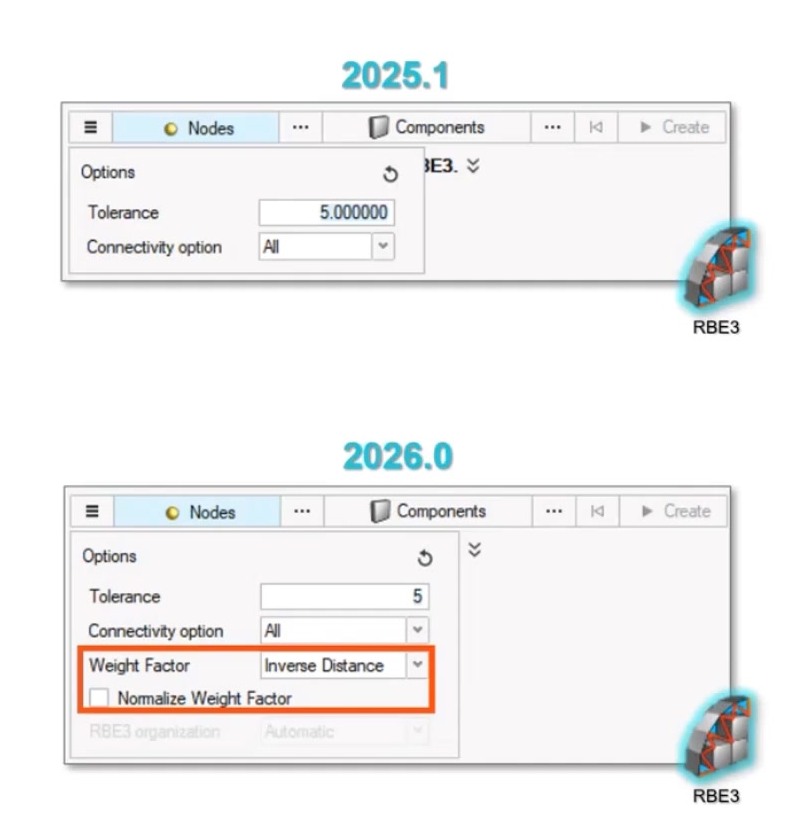

    RBE3 工具也獲得大幅強化。過去 RBE3 僅能設定容差（Tolerance）與連接（Connectivity），2026 版本新增多個進階選項，包括對 Abaqus 中 RBE3 或其他剛體區域的自動識別與保留，確保模型轉換時剛體定義不會遺失。

• Line Realizations 全面支援熱影響區（HAZ）建立

• Seam Quad 新增 Tab-Slot 智慧識別與 Auto Trim 策略

• Radioss 新增 Rigidlink Midnode realize 方式

• RBE3 工具強化，支援 Abaqus 剛體區域自動識別

• 所有 realize 方式提供完整的屬性與組織選項

Q&A：常見問題解答

Q1. HyperWorks 2026 的 Auto Attachment 功能跟之前版本有什麼實質差異？我還需要手動定義孔洞嗎？

    2026 版本最大的差異是移除了對 2D/3D 幾何孔洞的依賴。過去若零件沒有預先定義的孔洞，連接器無法自動建立；現在可以在任意平面位置點擊，系統會自動識別 attachment 位置。此外，Auto Attachment 功能已整合至工具列，無需進入子選單，操作效率提升約 50%。

Q2. Pattern 6 跟其他 Pattern 有什麼不同？什麼情況下應該選擇 Pattern 6？

    Pattern 6 是對鎖螺栓，適用於兩頭都是螺栓頭的場景。相較於 Pattern 1-5，Pattern 6 提供更完整的幾何表達，支援螺栓頭、螺母、螺紋的體積補償，以及更精細的網格控制（包括分層細分）。

Q3. NASTRAN 的預緊力定義很複雜，HyperWorks 2026 真的能自動處理嗎？

    是的。2026 版本實現了 NASTRAN 求解器的完整支援，包括自動建立 Pretension Plane、與螺栓的連接，以及相關接觸的定義。工程師只需在 Connector Control 中選擇預緊力類型（Force 或 Pressure）並輸入數值，系統會自動產生所有必要的 NASTRAN 卡片，無需手動編輯。

Q4. 熱影響區（HAZ）功能對焊點分析有多重要？如何啟用？

    HAZ 對於需要考慮焊接熱效應的分析（如疲勞、碰撞）非常重要，因為焊點周圍材料性質會因熱影響而改變。在 HyperWorks 2026 中，只需在 Connector Control 的 Contact 區段選擇 Local Contact，並啟用「Create HAZ」選項，系統會自動在焊點周圍建立熱影響區元素，並組織至指定 Component。

Q5. Seam Quad 的 Auto Trim 功能是什麼？什麼時候會用到？

    Auto Trim 是針對 Tab/Slot（凸耳與槽孔）連接的智慧策略。當焊點位於槽孔區域時，標準 attachment 策略可能失敗；啟用 Auto Trim 後，系統會自動嘗試修剪策略，確保焊點能正確 realize。這項功能特別適用於車身結構中常見的槽孔連接場景，可大幅減少手動調整的時間。
