HyperWorks 2025新功能導覽與PhysicsAI應用展望

【 HyperWorks 2025 新功能亮點 】

HyperMesh 2025 同步設計變更與快速重建模型
       新的 Model Update 功能，讓工程師在 CAD 變更時無需從頭建模，系統會自動追蹤並修改僅更新受影響部分，保留既有網格與邊界條件。（圖一）

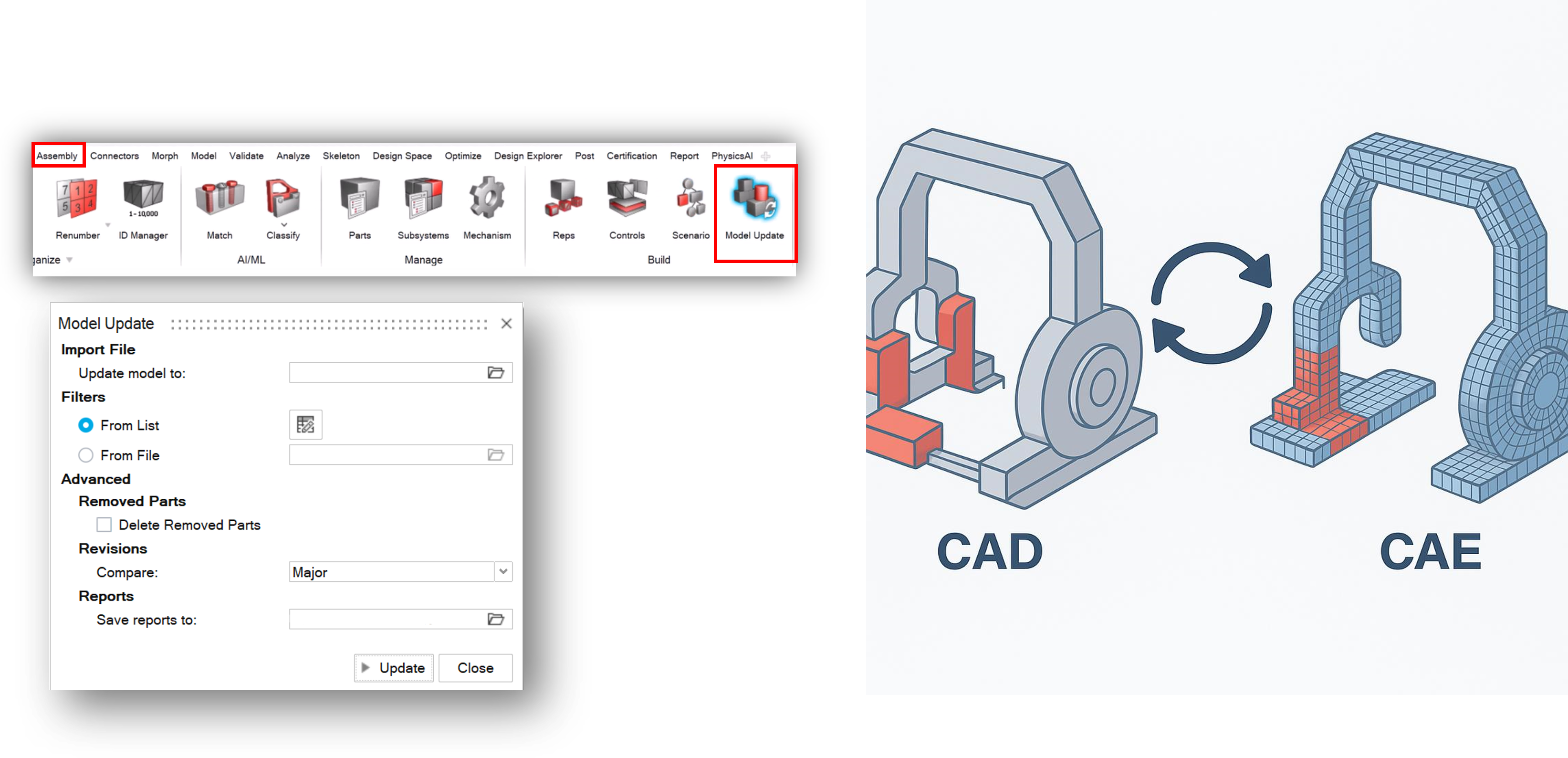

​​​​圖一、Model Update

• Rebuild 效能提升30–50%

• 大型模型網格（>500萬元素）工具效能提升40–65% （圖二）

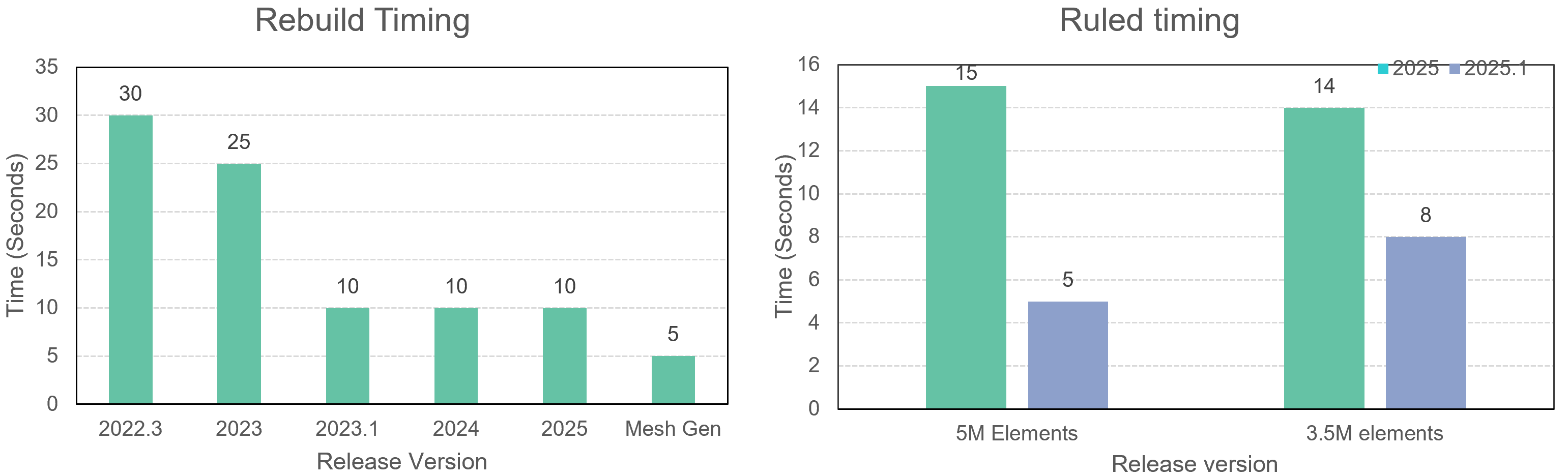

圖二、Rebuild Timing

HyperView 2025 支援 3D 共享與網頁顯示
       提供 HTML 與 GLB（GLTF）格式輸出，模型具備動畫、剖面、註記與查詢支援功能。（圖三）

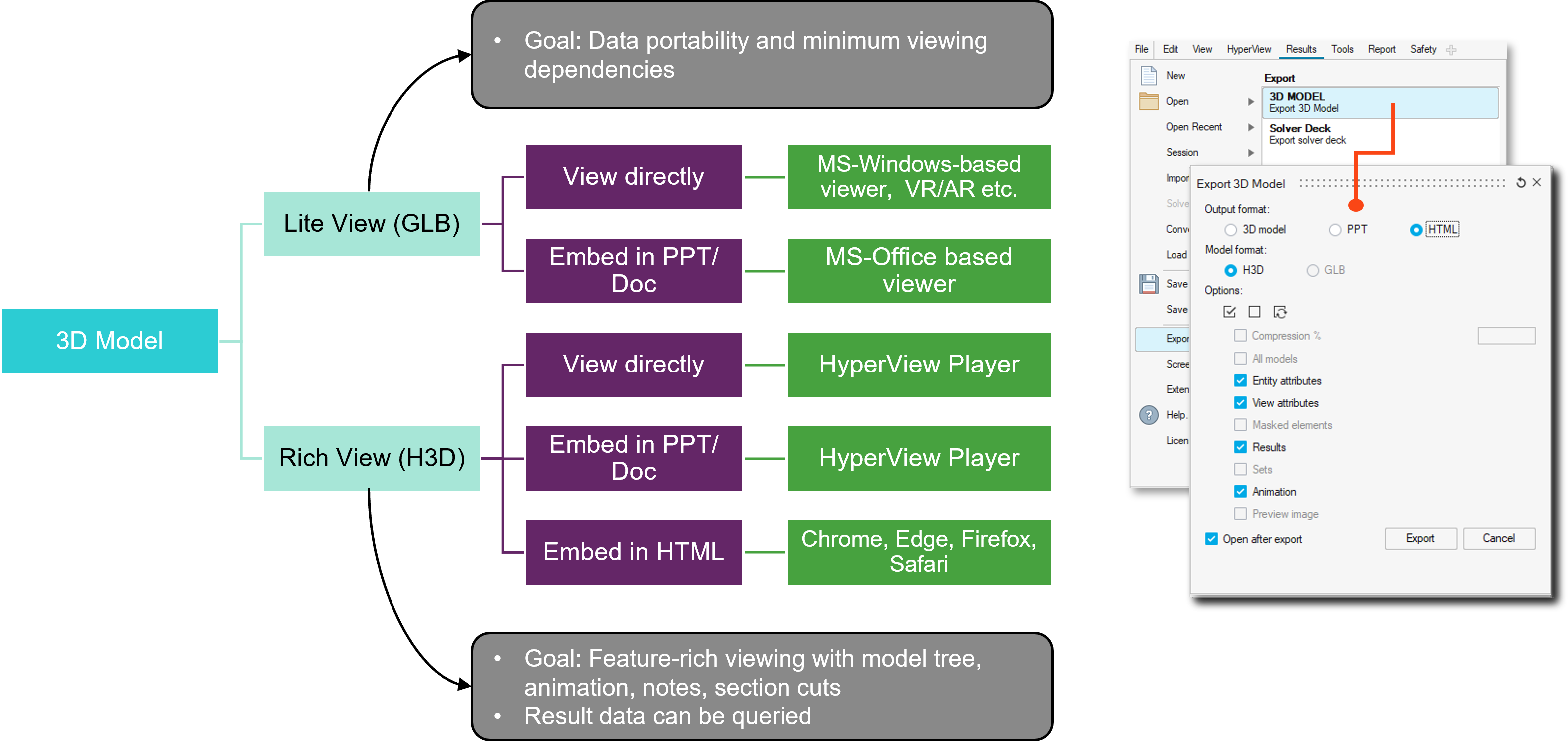

圖三、後處裡支援

OptiStruct 全方位多物理整合
       OptiStruct 整合顯性與隱性接觸、熱機電耦合分析與等效電路電池模型（ECM）
涵蓋：

• 線性/非線性靜態、動態、熱傳分析

• Pretension 與 Drop test

• Electrostatic Subcase 分析，可引入靜電力作為載荷

• Implicit Auto-contact（Beta）

• 支援於隱式非線性分析（NLSTAT / NL-Transient）中使用。

• 採用與顯式自動接觸（Explicit Auto-contact）相同的 Bulk Data 格式。

• 透過 ACTIVA 與 DEACTIVA 指令，可靈活開啟或關閉特定接觸面。（GIF一）

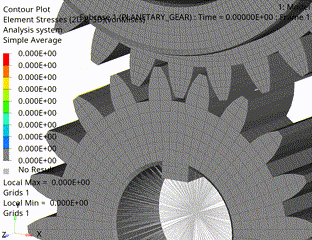

GIF一、Implicit Auto-contact（Beta）

AI 產品與 Python SDK 支援
       提供 Python SDK 整合 AI Studio 與 AI Hub，可自動化訓練與預測工作流程，提升 CAE＋AI 整合效率。（圖四）

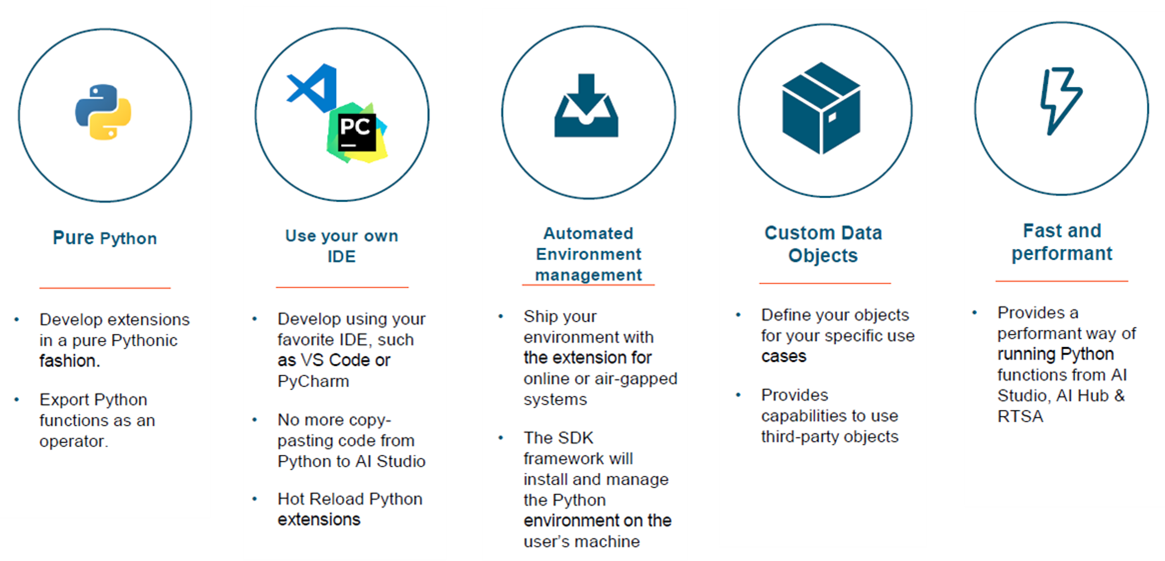

圖四、Python 相關功能亮點與說明

【 PhysicsAI 技術演進與應用 】

三種核心架構的技術特性

自動網格對齊與網格不變性

       Auto Mesh Alignment 功能，可將所有網格平移至質心對齊，助於泛化與跨模型預測。



實際應用：機器手臂預測與自動產出

       展示 PhysicsAI 於 Robot Arm Drop test 中的應用：

• 支援無輪廓剛體輸入

• 批次產出 HTML/H3D 動畫報告

• TNS 產生平滑應力場（GIF二）

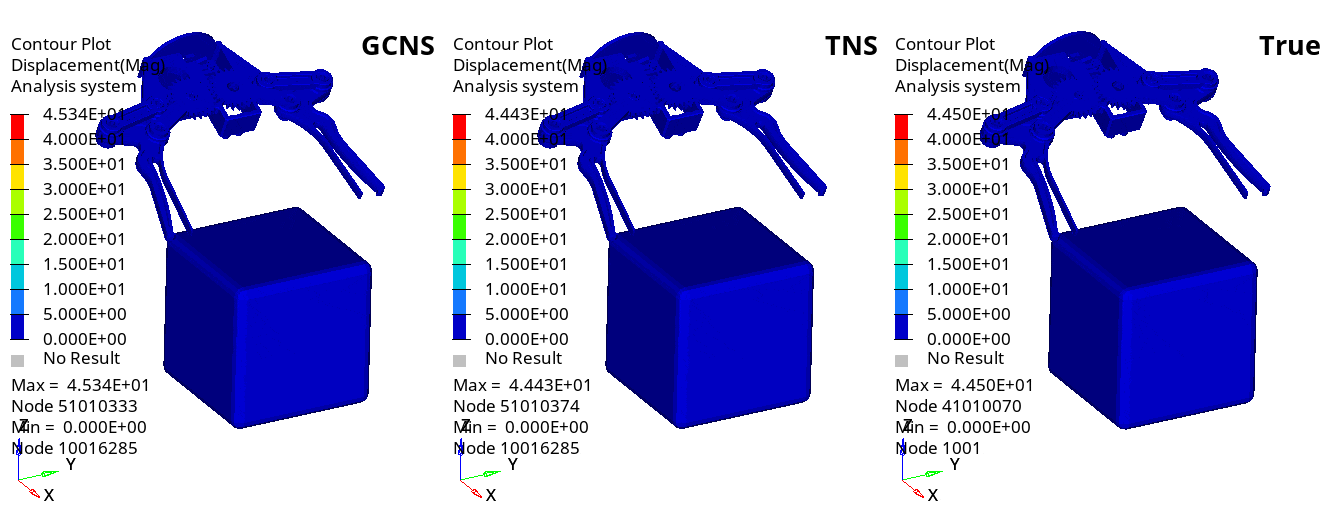

GIF二、機器手臂應力場結果

【 結論與未來展望 】

       Altair HyperWorks 2025 不僅強化傳統 CAE 流程，也藉由 PhysicsAI 跨入 AI 輔助設計新時代。未來預期將進一步結合設計最佳化與自動化，實現自主設計與驗證流程。
