腳踏車EN14766

【 法規依據 】

.......依據『EN14766規範』進行CAE分析。



【 簡介 】

.......歐盟針對自行車整車及零組件制定了完整的EN測試規範，我們針對EN14766建構了完整的CAE虛擬實驗室(以下簡稱Virtual Lab.)，同時建立一套實車路面疲勞之模擬技術，並有效的將實車路面響應重現於Virtual Lab.中。


【 流程 】

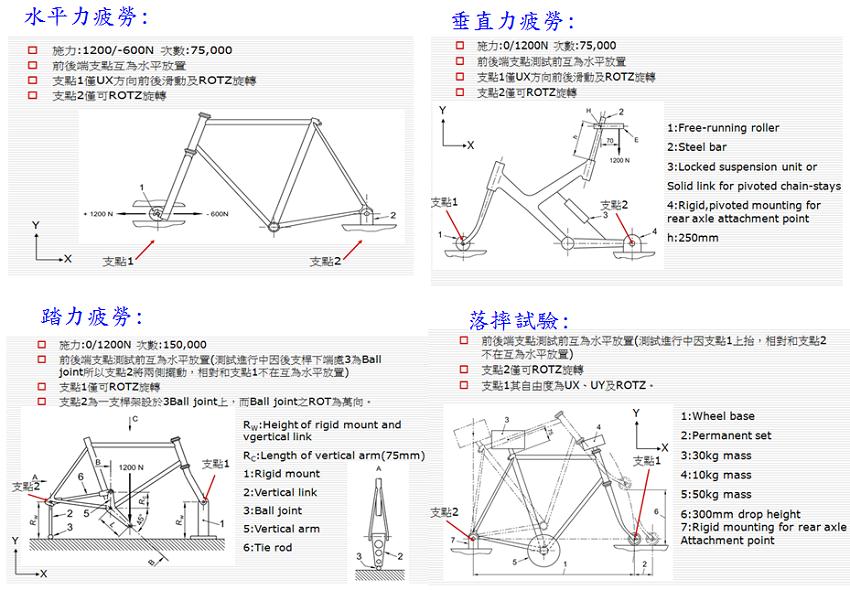

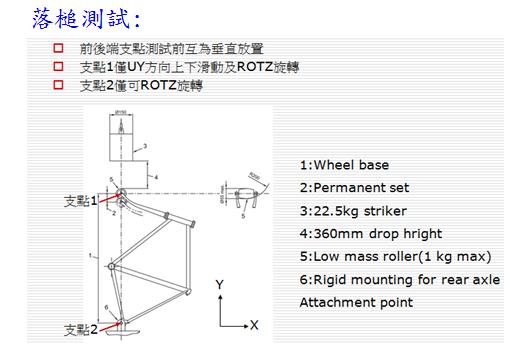

.......針對車架及車架前叉組進行『五項結構強度測試』；其中包含：水平力疲勞、垂直力疲勞、踏力疲勞、車架前叉組落槌、車架前叉組衝擊試驗。
.......我們透過HyperMesh強大的客製化程式，針對上述五種法規測試條件，建立一套全自動化的CAE虛擬實驗室，客戶只要導入3D CAD進HyperMesh中，包含:鋁合金車架及碳纖複材車架，都可以一鍵完成CAE建模、組裝、邊界鎖固以及外力加載，讓過去3~5天才能完成的建模分析設定，在短短10分鐘內就可進行分析，大大降低CAE工程師的時間與分析設定錯誤的可能。目前此套完整的客製化程式已成功導入國內幾大自行車廠。

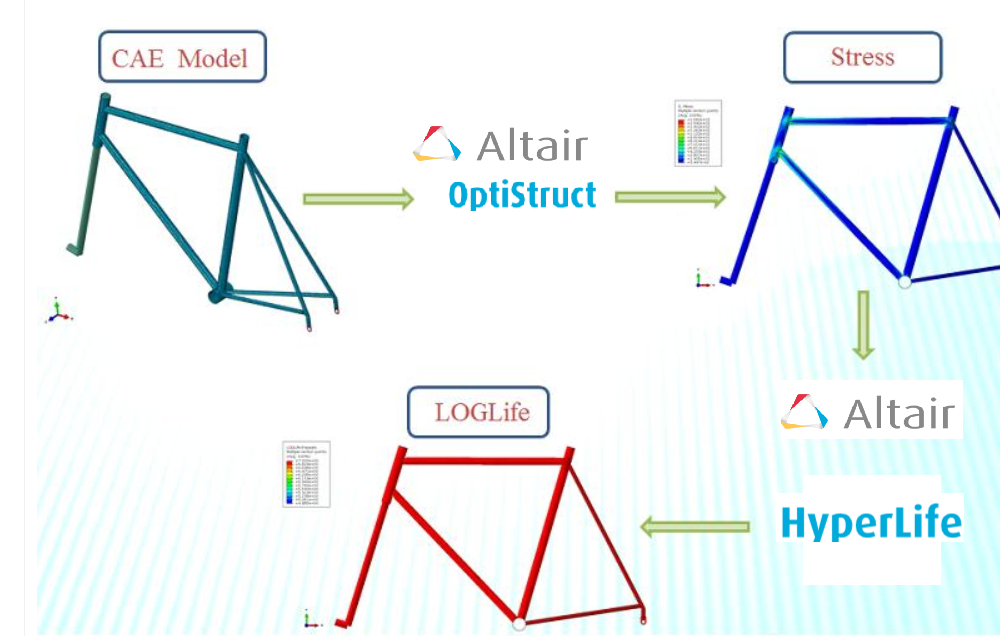

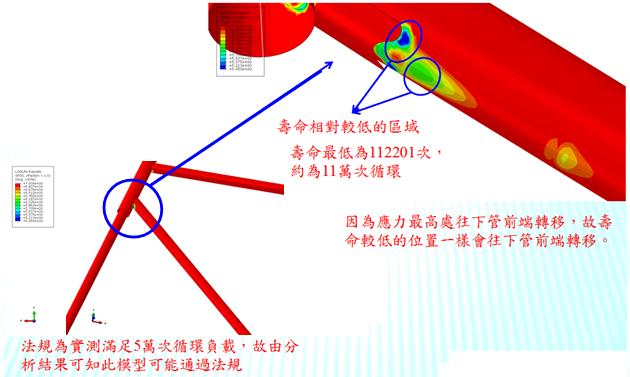

 【 CAE分析結果 】

【 軟體介紹 】

.......HyperWorks提供全方位的解決方案，包括有限元素建模、線性和非線性分析、參數及拓樸最佳化、CFD、多體動力學模擬、電磁相容性、視覺化和資料管理解決方案。
.......HyperWorks 產品線包含:HyperMesh、OptiStruct、Inspire、SimSolid、HyperStudy、SimLab、MotionSolve、RADIOSS、FEKO、AcuSolve、Activate、Embed…等模擬軟體。
