HyperGraph

2D&3D繪圖與資料分析



.......Altair HyperGraph是一款與眾多通用檔案格式對接的強大資料繪製和分析工具。它直觀的介面和複雜的數學引擎能夠輕鬆地處理最複雜的數學方程式。
.......HyperGraph結合了這些特點並擁有高品質的顯示輸出和客戶定制功能。這些特性組成了可用於任何組織的完善的資料分析體系。





X-Y資料作為計量尺規的動畫

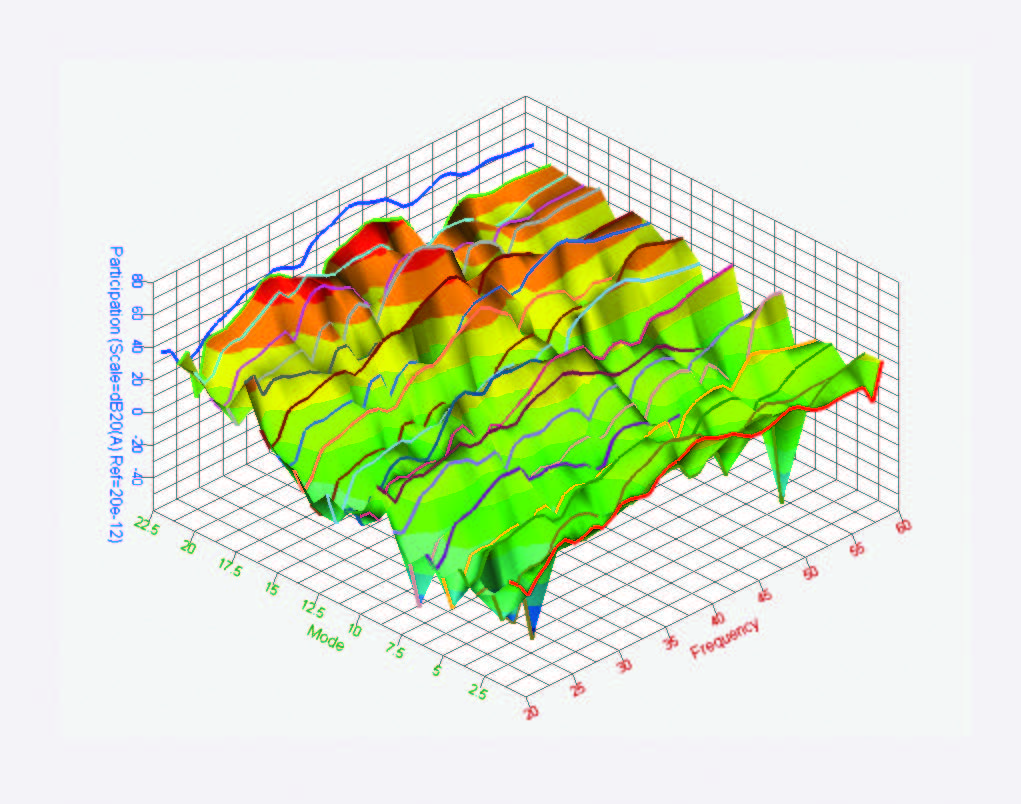

模態貢獻量的三維圖

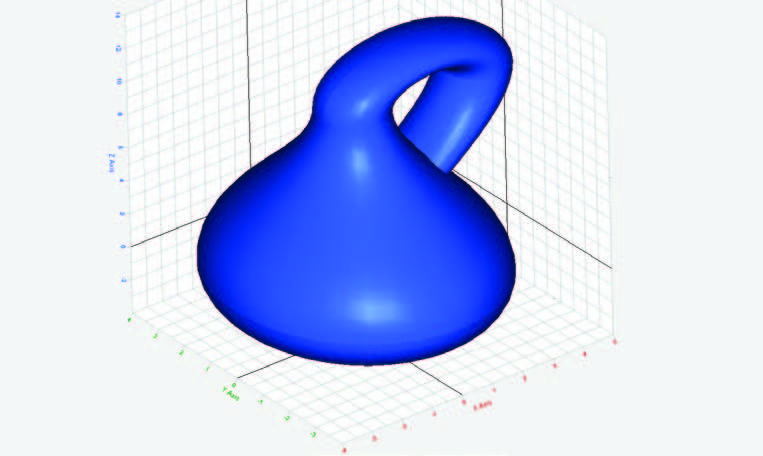

HyperGraph 3D中的瓶子







【 產品亮點 】

  • 從一個或多個結果檔,基於大量的資料以使用者定制的形式繪製圓形
  • 通過報告範本進行快速重複繪圖
  • 不同模型間結果和模擬實驗結果的高效對比
  • 完全自動化生成PPT報告
  • 內置200多個數學函數和控制器
  • 130餘種資料格式介面




【 優勢 】

HyperGraph為專業設計和工程測試資料分析握供了直觀的繪圖和資料分析包:

  • 2D和3D的繪圖環境輸出直角坐標、極座標、複數和柱狀圓形:用HyperGraph 3D畫三維線面圖。
  • 繪製大量的資料:基於原始檔案和通道資訊,用HyperGraph的高級繪圖選項從資料檔案中生成一組完全標記的資料圖形。
  • 匯總表格:對於多繪圖多頁面的會話,通過使用特定的條件格式輸出匯總表格,提供了一種高效查看關鍵性能指標的方式。
  • 加速重複製圖:多個視窗、頁面存放報告,在模型變化和更換中再次使用。
  • 流覽器嚮導:同時調整一個或多個圓形,採用快顯功能表對結果進行數學運算。
  • 標記跟蹤:用於視圖中跟蹤標記,匯出位移時間曲線。
  • 數學函式程式庫:增加使用者自訂函數到Altair強大的數學函式程式庫。
  • 模擬實驗結果對比:以高度自動的討式,對比實驗和模擬結果。
  • 單位縮放:HyperGraph支援基於結果原始檔案的自動單位縮載。
  • 定制化介面:能夠修改介面和工具搭建任何一個工程環境。





【 提高生產效率 】

  • 報告:自動生成標準報告、圖形和表格,用重壘報告進行結果對比和相關性分析。
  • 繪製宏:使用繪製宏捕捉和重新實現高使用率的數學曲線。
  • Tc/Tk程式:通過可程式設計的命令層實現自動化。
  • 自訂輸入輸出範本:輸入輸出XY 繪圖資料。
  • 用戶自訂數學函數:在介面中建立自訂數學函數,註冊現有的C/Fortran路徑或者使用HyperGraph 的HyperMath 介面進入HyperMath 數學函式程式庫。
  • 自訂下拉式功能表和文本相關功能表:提供簡單的方式進入報告,繪製巨集、TcI/Tk工具和協力廠商可執行程式。
  • 以及針對NVH、碰撞、成型,和多體動力學分析的設定配置方法。





【 繪圖生成器和繪圖細節 】

.......HyperGraph的自動繪圖編輯器可根據使用者需求,直接通過工程測試資料檔案,生成一組完全可注釋的直角坐標系、極座標、柱狀座標和複數繪圖。廣泛的格式選項允許使用者通過編輯器指定繪圖的顯示和頁面排版。直觀且高效的介面允許使用者直接編輯和修改全部繪圖區,包括:坐標軸、頁面頁腳、標籤和曲線屬性同時修改,適用多個繪圖。



【 分析資料 】

.......通過寫入數學函數或從多達200 多條內置數學函數操作庫中選取數學函數來創建新的數學曲線。HyperGraph還包含一套複雜的數位引擎來執行複雜的數學操作或者建立自訂數學運算式,包括:

  • 衝擊損傷
  • 信號處理
  • 曲線擬合
  • 濾波
  • 特徵系統分析
  • 積分與微分
  • 統計分析
  • 自訂數學函數
  • 自訂運算式





【 生成報告 】

.......用HyperGraph的"Publish powerpoint"工具和報告範本功能使生成標準報告變得更加簡單。由於HyperGraph上的結果資訊能夠與匯出的PPT內容實現同步,因而當單獨修改了Altair HyperViewTM 上的資訊時,也可以同步到PPT檔中。使用者可以詳細控制輸出的內容和格式。該功能支援圖片和視頻的所有常見格式。

  • 報告輸出: PPT
  • 同步: PPT外掛程式或HyperView
  • 動畫輸出: AVI、H3D、GIF
  • 圖片輸出: BMP, JPEG、PNG, TIFF
  • 匯總資料輸出:多列、XY數據




【 支援的資料格式 】

HyperGraph 支援超過130種資料格式,常見的資料格式包括有:

  • Altair@ Formats (.H3D, .abf)
  • Abaqus (.odb 和.dat)
  • Adams
  • ANSYS
  • DADS
  • DATX
  • DIAdem
  • Excel (.csv)
  • HDF 5.0
  • IS0/ IS0-MME 13499
  • IS0 6487
  • L5-DYNA
  • Madymo
  • Altair MotionSolve™
  • Multi-column ASCII
  • Nastran (.op2, .pch, .f06)
  • nCode
  • Altair OptiStruct™
  • PAM-CRASH (.dsy and .thp)
  • Altair Radioss™
  • Ride data files
  • RPC-3
  • Universal Block 58 and XRF
  • xy-data files









HyperGraph是AltairHyperWorks™
框架的一部分

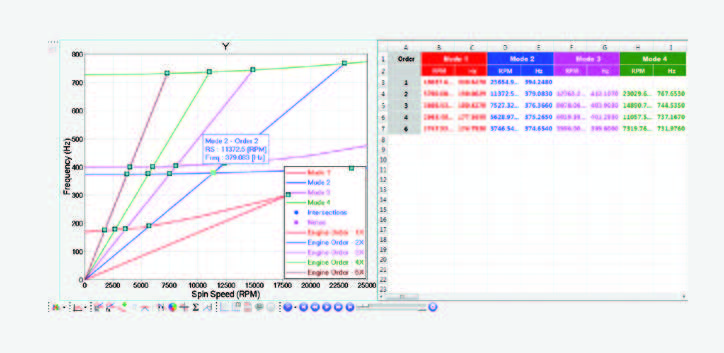

在圓形視圖和表格視圓中的Campbell圖

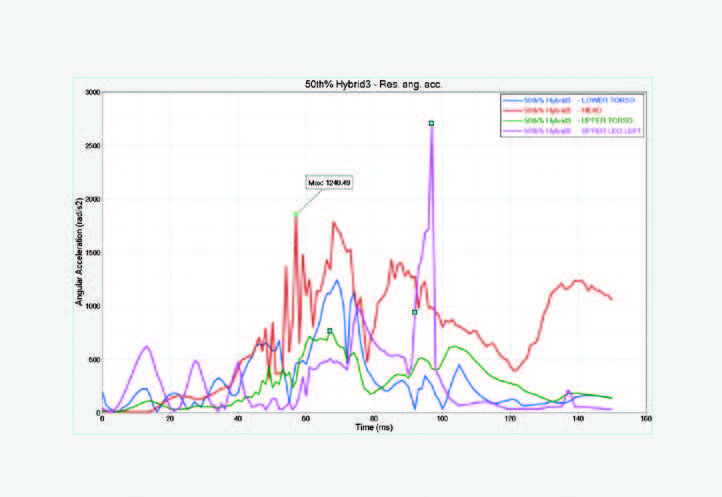

滑鼠移過時顯示數值,增加可讀性
