Feko

高頻電磁場與天線設計



.......Feko是一款全球領先的電磁場模擬工具,採用了多種頻域和時域技術。這些真正的混合求解技術能夠高效地分析與天線設計、天線佈局、電磁散射、雷達散射截面(RCS)和電磁相容,包括電磁脈衝(EMP)、雷電效應、高強度輻射場(HIRF)和輻射危害等相關的寬頻譜電磁問題。







【 產品亮點

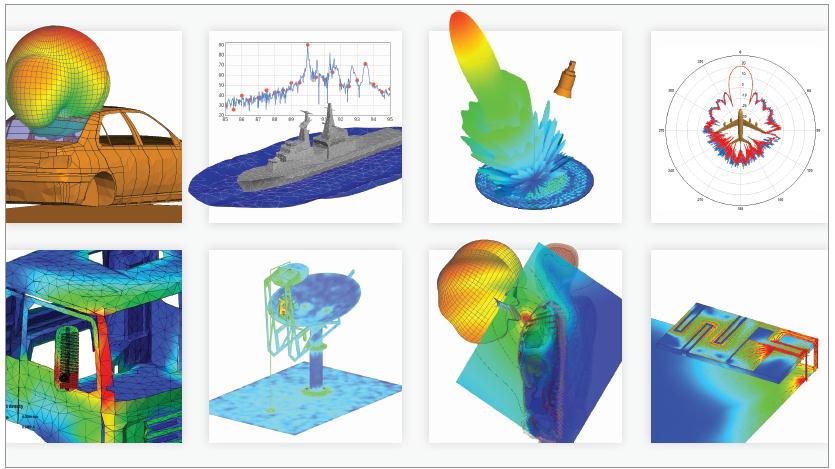

  • 通用的電磁模擬工具,包括天線設計、天線佈局和雷達散射截面(RCS)
  • 電磁相容(EMC)分析功能,包括輻射、敏感度和遮罩效能
  • 豐富的混合求解方法解決電大尺寸和複雜問題
  • 專用工具包括風窗天線、陣列、線纜束和特徵模
  • 高效、可靠和精確的並行求解




【 優勢 】

一款產品,多種求解器

.......Feko支援多種不同求解器的靈活選擇,Feko用戶可以選擇最合適的方法求解,並且可以採用不同的求解方法相互驗證。Feko求解器可以單獨購買,或通過HyperWorks許可證體系購買。


真正的混合求解器

.......Feko提供業界領先的混合求解器,混合技術更加有效和準確地分析複雜介質和電大尺寸的多尺度問題。


求解器精度和性能

.......Feko對計算方法的廣泛驗證和增強保證方法正確性,持續對求解器性能和並行加速優化達到領先的計算性能。


專用方案

.......Feko是第一款提供特徵模式(CMA)求解的商務軟體,至今仍是最成熟和可靠的。Feko包括線纜束雙向耦合、風窗天線和有限大陣列專用求解器。基於模式分解工作流程解決天線佈局和電磁相容(EMC)問題,採用等效源來等效發射/接收天線和其他設備。



【 功能 】

求解器概述

  • 頻域和時域全波求解器:矩量法MoM、時域有限差分FDTD、有限元FEM和多層快速多極子MLFMM
  • 高頻近似方法:物理光學法PO、大面元物理光學法LEPO、射線循跡幾何光學法RL-GO、一致性繞射法UTD
  • 真正的混合方法求解複雜和多種電尺寸問題
  • 特徵模式(CMA)求解器計算模式電流、本征模、模式係數和特徵角



求解器性能與特點

  • Feko求解器實現完全並行化,並對多CPU分散式記憶體資源進行優化
  • 所需記憶體超過機器記憶體限值提供優化的核外求解器


使用者介面

  • 通用的三維Parasolid格式CAD模型介面,包括CAD模型和網格檔的導入/匯出
  • 集成網格生成引擎生成三角形、四面體和六面體模擬網格
  • 與Altair HyperMesh介面
  • 強大的後處理包括1D、2D和3D圖,測試資料的導入、報告的生成等
  • 建模、求解配置和後處理實現全Lua腳本自動化,具有宏錄製,支援優化。




【 優化 】

  • 豐富的優化演算法實現對多參數多目標問題的優化,包括遺傳演算法和粒子群法
  • 即時監視優化過程
  • 與Altair HyperStudy介面


專用解決方案

  • 支援複雜線纜束任意路徑下的雙向耦合分析
  • 提供多層風窗玻璃的高效專用分析求解器
  • 有限大和無限大陣列和週期結構的高效方法
  • 超材料、複合材料



模型和域分解

  • 電磁問題的域分解技術減少計算複雜度
  • 數值等效源等效複雜輻射源和接收機


非輻射網路

  • 包含集總電路、線性電路模型模擬,常用於匹配網路設計
  • 由S、Z或Y參數檔或SPICE電路檔定義網路

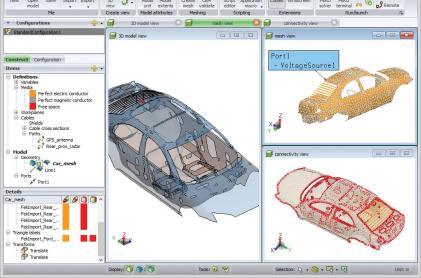

CADFEKO特點

.......在CADFEKO定義整個模擬問題,包含從模型建立到網格生成。

  • CAD和網格導入/匯出,主要的檔案格式包括Parasolid、AutoCAD DXF、IGES、STEP、Pro/ENGINEER、Unigraphics、CATIA V4 &V5、 ACIS Exchange (SAT)等
  • 支援Gerber、ODB++和3Di電路板檔
  • 強大的複雜CAD處理功能
  • 材料庫包含預定義和用戶自訂材料
  • 強大的網格剖分技術生成面網格或體網格、平面或曲面網格,支持手動或自我調整網格生成
  • 直接連結Optenni Lab實現自動生成匹配電路
  • 與EMIT雙向耦合分析介面
  • 提供Cadence Sigrity、FEST3D、GRASP、CST、SEMCAD、Orbit/Satimo 測試資料和Touchstone檔的導入介面

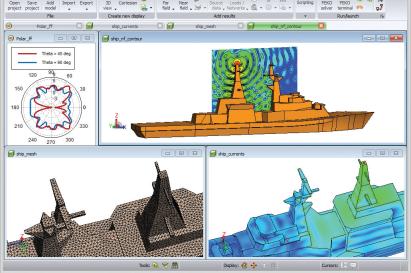

POSTFEKO後處理特點

.......在POSTFEKO中顯示計算結果,模擬結果和測試資料進行對比。

  • 近場和遠場(輻射方向圖)、電流、SAR的2D曲線/3D雲圖顯示
  • 阻抗、S參數
  • 輪廓圖、等值面、切面視圖
  • 直角坐標系、極坐標系、Smith圓圖
  • 多模型、多視圖
  • 數學運算
  • 導入外部資料和測試資料
  • 匯出各種資料格式、圖片和動畫


報告生成

.......POSTFEKO支持結果匯出成PPT、Word或PDF報告格式。快速報告生成功能,用戶只需很少的輸入,基於範本使用者可以對報告的內容進行全面的控制。

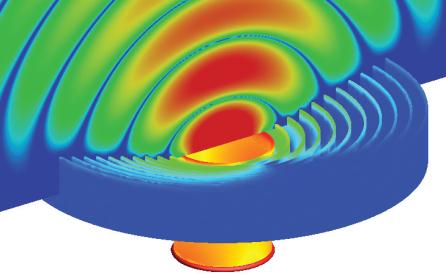

波紋喇叭天線分析


ACC 車載雷達集成


手機在接聽狀態下的輻射方向圖


汽車線纜耦合問題建立

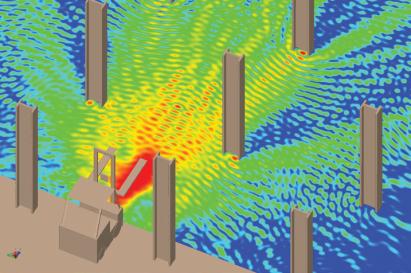

倉庫環境中RFID 研究


艦船天線佈局輻射雲圖顯示
