【Inspire Motion 2025.1】新版功能大躍進

雙配置（Designer／Analyst）

Designer：沿用既有 Inspire Motion 操作邏輯，以 CAD 幾何定義連接，快速評估現有設計性能。(GIF一)

Analyst：以硬點（hard point）為核心，配合簡化「幾何構建機構」與「概念性設計」，便於在設計早期快速得迭代設計空間。(GIF二)

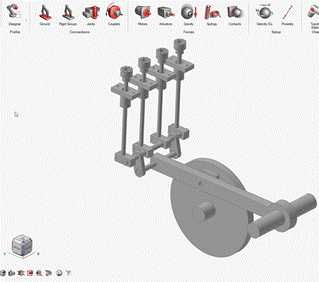

GIF一、設計者模式下的Joint功能展示

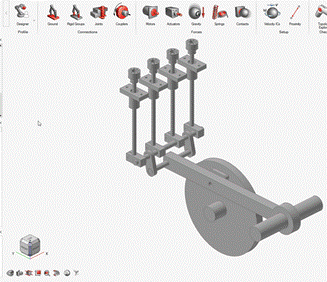

GIF二、分析者模式下的Joint功能展示

Bushing

Bushing：支援「線性/非線性」與「成對設定」，利於模型的一致性。(註：此處可插入 圖一)

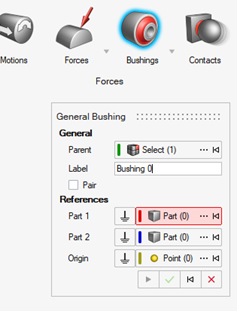

圖一、Bushing GUI介面

Eigenanalysis

Eigenanalysis：可於 Motion Run Settings 取得，讓模態相關的分析更貼近運動求解流程。(註：此處可插入 圖二)

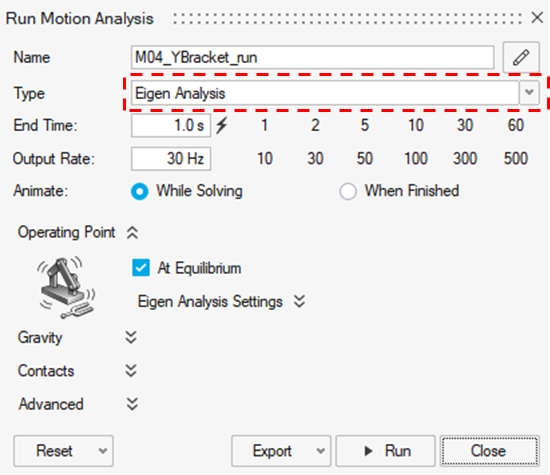

圖二、Eigenanalysis 位置

Flex Bodies

• Replace：以 H3D 彈性體取代任一剛體，自動保留其關節與運動元件。
• Import：匯入 H3D 後，在每個介面節點自動建立硬點（hard point），便於直接關聯至關節/運動元件。(GIF三)
• View Modes：提供振型檢視的專用情境入口。(註：此處可插入 圖三)

圖三、Flex Bodies下拉式選單

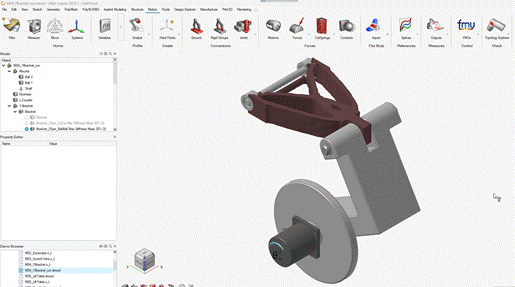

GIF三、Import Demo

Analyze Part（Designer）改版要點

• 新版：建立隱式彈性體 → 跑完整的分析 → 直接進入結果檢視。(GIF五)
• 舊版：在剛體上以慣性釋放並套用運動載荷步（Load Step）。
• 影響：『準確與速度提升』；contour 結果由『離散改為連續型式』。(註：此處可插入圖四、圖五、GIF四、GIF五)

圖四、Analyze Part 2024.1 GUI	圖五、Analyze Part 2025.1 GUI

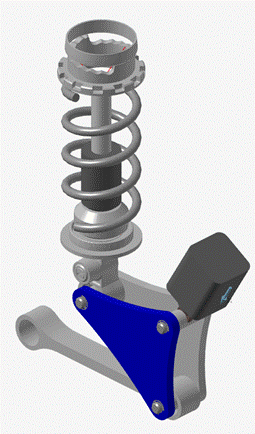

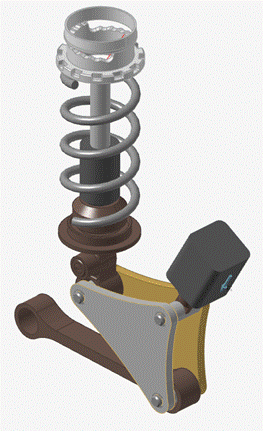

GIF四、Analyze Part 2024.1 contour	GIF五、Analyze Part 2025.1 contour

Inspire Structure 功能強化

• Run Management：多分析類型的建立/編輯優化，並可於模型瀏覽器『直接』顯示結果。(註：此處可插入 圖六-1)
• 模型瀏覽器支援 Info 詳情檢視、抑制/取消抑制。(註：此處可插入 圖六-2, 圖六-3)
• SimSolid：強化運算進度顯示、支援自接觸、自動接觸預設。

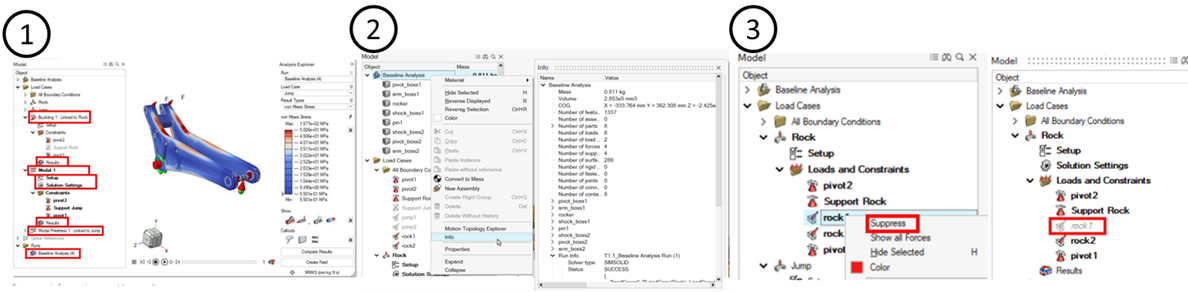

圖六、Inspire Structure功能對照圖

結語

• 透過 Motion Designer／Motion Analyst 雙配置，Inspire Motion 2025.1 可同時覆蓋既有設計與概念開發。
• 以 Ribbon 切換配置，降低學習與切換的成本。
• 關鍵能力匯集至『Analyst：Bushing、Eigenanalysis』與『Flex Bodies』的集中使概念到實作更順暢。
• 『Analyze Part』採用隱式彈性體運動解，在準確與效率上相對舊法更有利。
