【HyperMesh 2025】與【SimLab 2025】前處理新亮點解密

【 HyperMesh 2025前處理新亮點 】

模型建置效率提升：

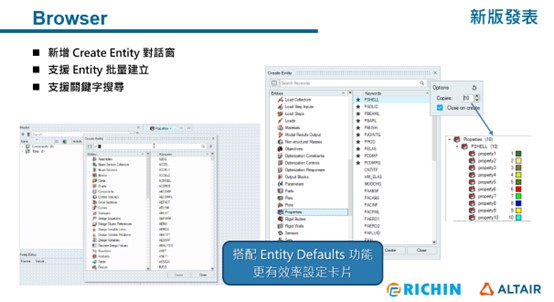

• 新增 Create Entity 獨立對話窗

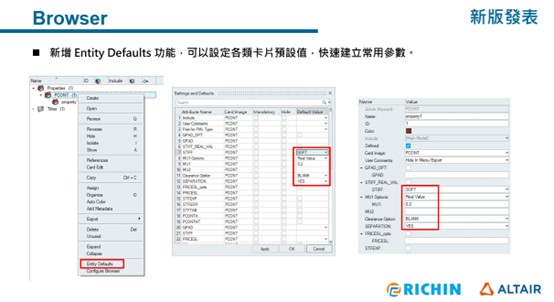

• 新增 Entity Defaults 設定

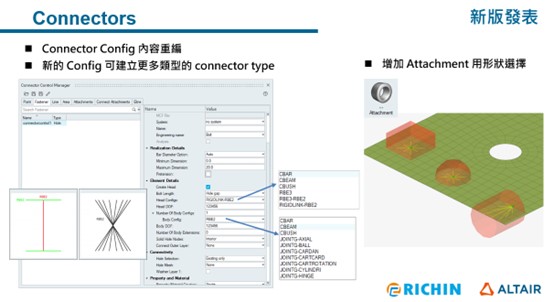

• 強化 Connector 功能

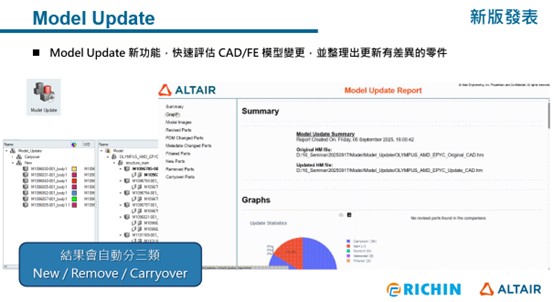

• 新增 Model Update 等功能

以上更新都能幫助使用者在建立模型更有效率。

設計探索方面：

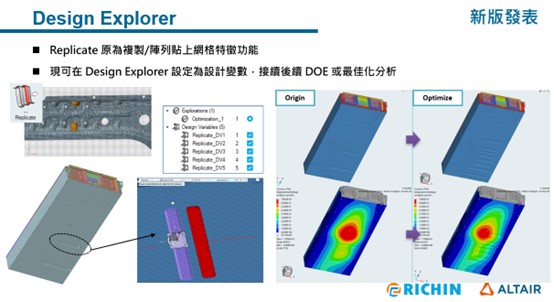

       Replicate 功能可轉為設計變數，支援 DOE 與最佳化流程。

隨機振動響應計算工具：

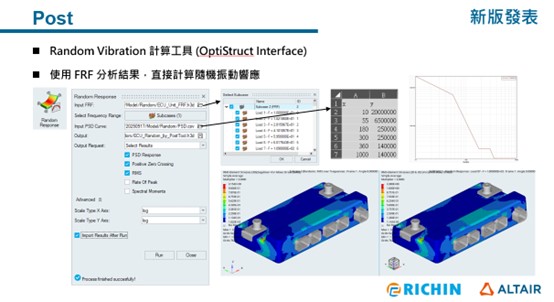

       新增『隨機振動響應計算工具（OptiStruct Interface）』，可利用 FRF 結果直接計算。

二次開發便利性提高：

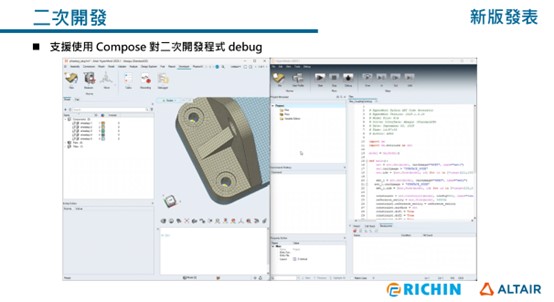

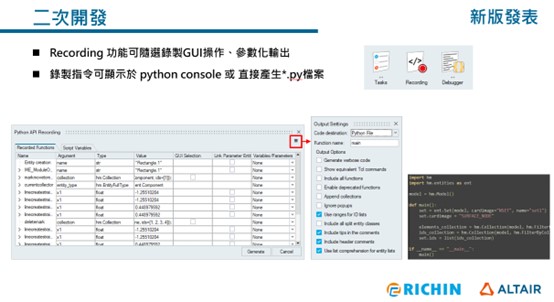

       新增『Python Recording』 與『Debug』功能，能直接輸出指令檔並支援 Compose 偵錯。

PhysicsAI 應用升級：

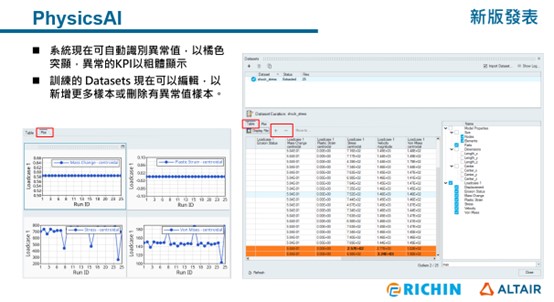

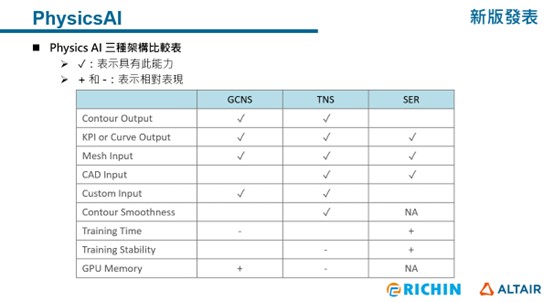

       PhysicsAI 新增 TNS 與 SER 方法，針對網格不變性、預測平滑度與 KPI 快速估算提供更多選項，並對 datasets 增加了檢視與管理功能。

【 SimLab 2025前處理新亮點 】

介面顯示與操作體驗改善：

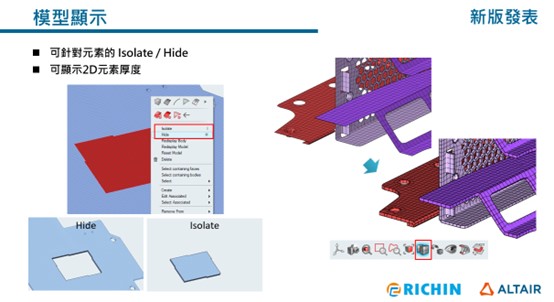

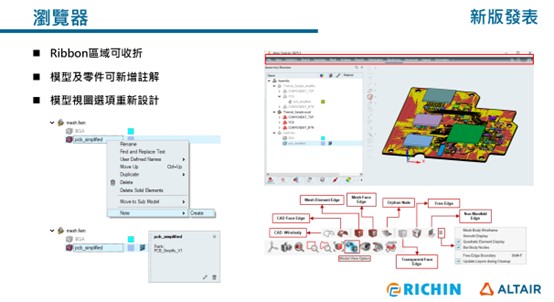

       瀏覽器介面改善、支援元素的獨立顯示與隱藏、可顯示 2D 元素厚度、增加厚度篩選功能以快速定位薄件。

網格建立新功能:

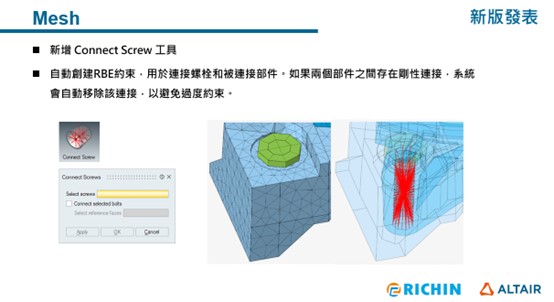

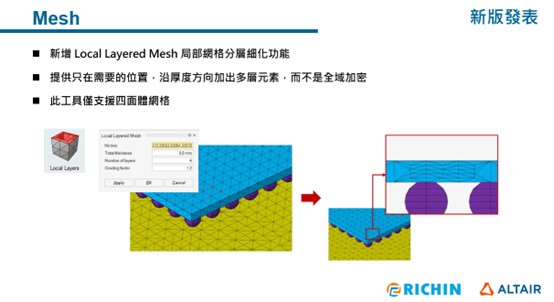

• 新增局部網格分層細化功能、新增 3D 螺栓自動轉為 RBE 約束工具

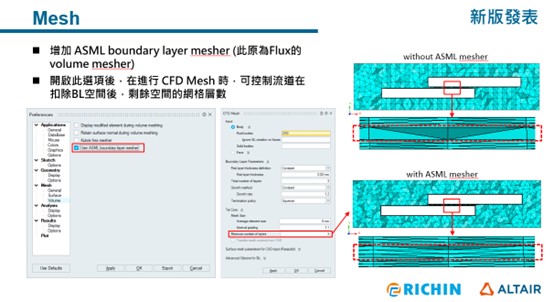

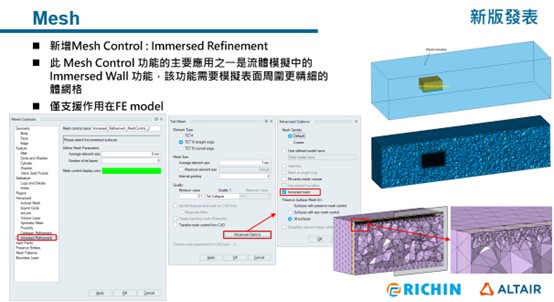

• 增加 Immersed Refinement 網格控制以及 ASML boundary layer mesher 提升 CFD 模型的網格品質

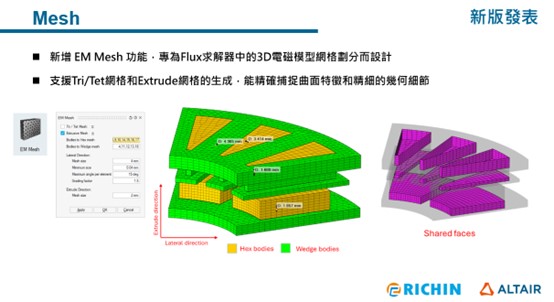

• 新增 EM Mesh 加速 3D 磁模型網格生成。

PCB 模組功能大幅增強：

• 新增 Position PCB Components

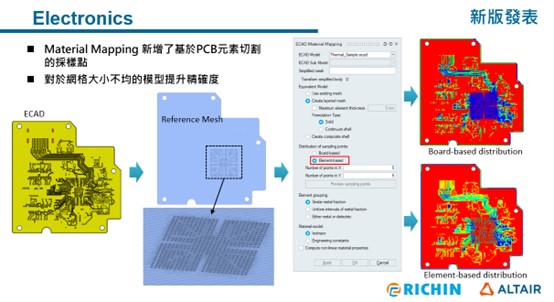

• 加強 Material Mapping 功能

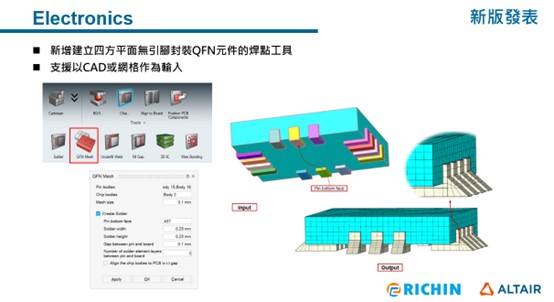

• 增加 QFN 焊點工具

求解器介面強化：

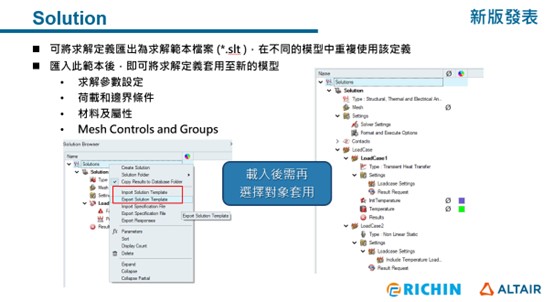

• 新增產生求解設定範本功能，提升使用者在求解設定時的效率，也能提供設定的一致性。

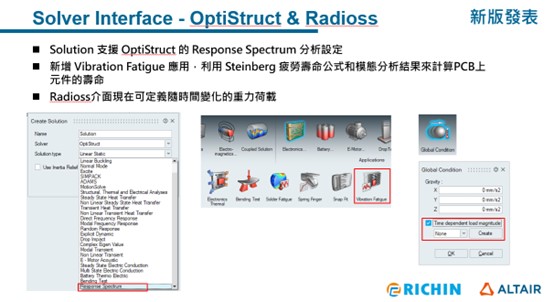

• OptiStruct 介面支援 Response Spectrum 分析，新增 Vibration Fatigue 應用

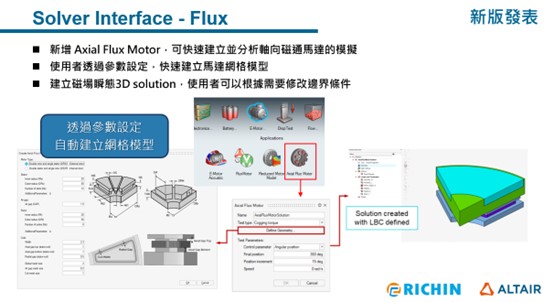

• Flux 應用部分增加軸向磁通馬模擬。

【 結語 】

HyperMesh 2025本次更新主要聚焦於三方面：

• 建立 FE 模型的效率：建立卡片的方式改進、多項幾何與網格功能增進、Connector type 的大幅改動，以及 Mesh 效率提升…等
• 提升 Python 二次開發操作友善度，除了可錄製 Python 命令，也提供 debug 功能。
• PhysicsAI 新增不同算法，使用者可依需求挑選，對於訓練的 datasets 加入管理功能。

SimLab 2025本次主要更新在於：

• 改進介面顯示控制與提升操作體驗
• 增進流體網格建模功能
• 對於PCB建模的有多項增進功能
• 增加多項各求解器操作介面支援度
